SP-500-12 - импульсный источник питания 500 Вт с выходом 12 В и активным PFC.
Назначение и особенности
SP-500-12 — источник питания промышленного исполнения с одним выходом, предназначенный для преобразования сетевого переменного или постоянного входа в стабилизированное постоянное напряжение 12 В. Модель относится к серии SP-500, оснащена функцией активной коррекции коэффициента мощности, принудительным охлаждением встроенным вентилятором, а также набором встроенных защит от короткого замыкания, перегрузки, перенапряжения и перегрева.
Преимущества и функциональные особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95 при 115/230 В AC на полной нагрузке.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Встроенное управление включением и выключением вентилятора.
- Встроенное дистанционное включение и выключение.
- Встроенная функция дистанционного измерения напряжения.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Конструкция на 500 Вт с одним выходом.
Расшифровка партномера
| Партномер | Расшифровка |
| SP | Серия источников питания Mean Well SP |
| 500 | Номинальная мощность серии: 500 Вт |
| 12 | Номинальное выходное напряжение: 12 В |
Параметры выхода
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 40 А |
| Диапазон регулировки выходного тока | 0 ~ 40 А |
| Номинальная мощность | 480 Вт |
| Пульсации и шум | 240 мВ п-п |
| Диапазон регулировки выходного напряжения | 10 ~ 13,2 В |
| Точность установки напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска, нарастания | 1500 мс, 50 мс при полной нагрузке |
| Время удержания | 24 мс при полной нагрузке |
Параметры входа
| Диапазон входного напряжения | 88 ~ 264 В AC; 124 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | >0,95 при 230 В AC; >0,95 при 115 В AC, на полной нагрузке |
| Типовой КПД | 84% |
| Типовой входной ток | 7 А при 115 В AC; 3,5 А при 230 В AC |
| Типовой пусковой ток | 18 А при 115 В AC; 36 А при 230 В AC |
| Ток утечки | <3,5 мА при 240 В AC |
Защита
| Перегрузка | 105 ~ 135% номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения аварийного режима |
| Перенапряжение | 13,8 ~ 16,2 В |
| Тип защиты от перенапряжения | Защита по принципу hiccup, автоматическое восстановление после устранения аварийного режима |
| Защита от перегрева | РTH1 или RTH2: 50 °C вентилятор включен, 45 °C вентилятор выключен, 70 °C отключение выхода |
Функции
| Дистанционное управление | RC+/RC-: замыкание — включение; размыкание — выключение |
Условия эксплуатации
| Рабочая температура | -10 ~ +50 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C; 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Срок наработки на отказ | 133,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и электромагнитная совместимость
| Испытательное напряжение изоляции | Вход/выход: 3 кВ AC; вход/корпус: 2 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| ЭМС по помехоэмиссии | Соответствие EN61000-3-2, EN61000-3-3 |
| ЭМС по помехоустойчивости | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, уровень light industry, критерий A |
Габаритные и упаковочные данные
| Размеры | 170 × 120 × 93 мм (Д × Ш × В) |
| Масса | 1,9 кг |
| Упаковка | 8 шт.; 15,5 кг; 1,06 куб. фута |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары проводов длиной 12 дюймов с параллельно подключенным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и по нагрузке.
- Для проверки в условиях низкого входного напряжения требуется учитывать кривую дерейтингa.
- Источником питания считается компонент, который будет установлен в конечное оборудование; конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС. Для получения указаний по выполнению испытаний ЭМС следует обращаться к испытаниям источников питания на ЭМС, если доступно на сайте производителя.
- Дерейтинг по температуре окружающей среды составляет 3,5%/1000 м для моделей без вентилятора и 5%/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 футов).
Дополнительные сведения

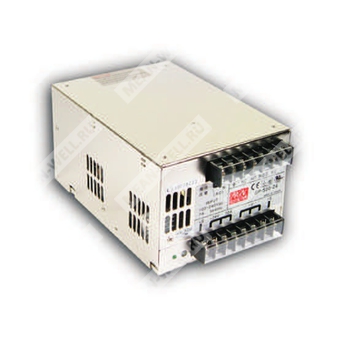

Источник питания серии SP-500-12 выполнен в металлическом корпусе промышленного назначения. Охлаждение осуществляется принудительным обдувом встроенным вентилятором постоянного тока. Блок имеет клеммное подключение входа и выхода, а также отдельные клеммы для дистанционного управления и дистанционного измерения напряжения.
