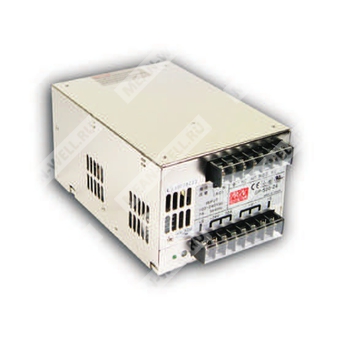

SP-500-15 - импульсный источник питания 15 В для промышленной аппаратуры с активной коррекцией коэффициента мощности.
Расшифровка партномера
| SP | Серия источников питания Mean Well SP |
| 500 | Номинальная мощность класса 500 Вт |
| 15 | Выходное напряжение 15 В |
Краткое описание
SP-500-15 — это импульсный источник питания с одним выходом постоянного тока, предназначенный для питания промышленной и электронной аппаратуры. Модель относится к серии SP-500 и оснащена встроенной активной коррекцией коэффициента мощности, универсальным входом переменного и постоянного тока, а также набора защит и функций удалённого управления.
Особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Встроенное управление включением и выключением вентилятора.
- Встроенное дистанционное включение и выключение.
- Встроенная функция дистанционного измерения напряжения.
- 3 года гарантии.
Выход
| Постоянное выходное напряжение | 15 В |
| Номинальный выходной ток | 32 А |
| Диапазон выходного тока | 0 ~ 32 А |
| Номинальная мощность | 480 Вт |
| Пульсации и шум, максимум | 240 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 13,5 ~ 18 В |
| Погрешность установки выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 1500 мс, 50 мс при полной нагрузке |
| Время удержания | 24 мс при полной нагрузке |
Вход
| Диапазон входного напряжения | 88 ~ 264 В переменного тока, 124 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,95 при 230 В переменного тока, PF > 0,95 при 115 В переменного тока, при полной нагрузке |
| КПД, тип. | 83% |
| Потребляемый ток, тип. | 7 А при 115 В переменного тока; 3,5 А при 230 В переменного тока |
| Пусковой ток, тип. | 18 А при 115 В переменного тока; 36 А при 230 В переменного тока |
| Ток утечки | < 3,5 мА при 240 В переменного тока |
Защита
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | 13,8 ~ 16,2 В |
| Защита от перенапряжения | Тип hiccup, автоматическое восстановление после устранения аварийного состояния |
| Температурная защита | RTH1 или RTH2: 50 °C включение вентилятора, 45 °C выключение вентилятора, 70 °C отключение выхода |
Функции
| Дистанционное управление | RC+/RC-: короткое замыкание — включение питания; разрыв цепи — выключение питания |
Условия эксплуатации
| Рабочая температура | -10 ~ +50 °C |
| Рабочая влажность | 20 ~ 90% относительной влажности, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 минут/цикл, период 60 минут по осям X, Y, Z |
| Срок наработки на отказ | 133,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Соответствие по гармоникам | EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень light industry, критерий A |
Прочее
| Габариты | 170 × 120 × 93 мм (Д × Ш × В) |
| Упаковка | 1,9 кг; 8 шт. / 15,5 кг / 1,06 куб. фута |
Назначение выводов
| 1 | FG |
| 2 | AC/L |
| 3 | AC/N |
| 4, 5 | NC |
| 6 | R.C.G |
| 7 | R.C. |
| 8, 9 ~ 11, 12 ~ 14, 15 | Выход постоянного тока: +S, DC OUTPUT +V, DC OUTPUT -V, -S |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, терминалированной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, нестабильность по сети и по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; см. кривую дерейтинга.
- Источник питания является компонентом, который будет установлен в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие директивам EMC.
- Для условий эксплуатации на высоте выше 2000 м требуется снижение допустимой температуры окружающей среды: 0,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
