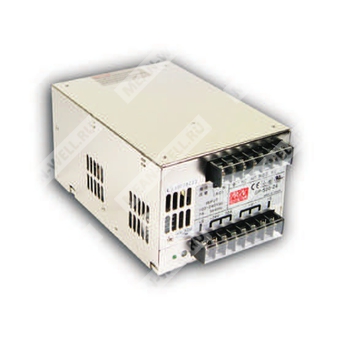

SP-500-24 - импульсный источник питания 24 В постоянного тока мощностью 480 Вт с активным PFC, удалённым управлением и защитами.
SP-500-24 — одновыходной AC/DC источник питания промышленного назначения серии SP-500 с активной коррекцией коэффициента мощности, рассчитанный на питание нагрузки 24 В постоянного тока и мощность 480 Вт.
Назначение и особенности
- Универсальный вход переменного тока и расширенный диапазон входного напряжения постоянного тока.
- Встроенная активная коррекция коэффициента мощности.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Встроенное управление включением и выключением вентилятора.
- Встроенное дистанционное включение и выключение.
- Встроенная функция дистанционного измерения по линии обратной связи.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
Расшифровка партномера
| Позиция |
Обозначение |
Расшифровка |
| SP |
SP |
Серия источников питания Mean Well SP-500 |
| 500 |
500 |
Номинальная мощность серии: 500 Вт |
| 24 |
24 |
Номинальное выходное напряжение: 24 В |
Выход
| Параметр |
Значение |
| Выходное напряжение постоянного тока |
24 В |
| Номинальный ток |
20 А |
| Диапазон тока |
0 ~ 20 А |
| Номинальная мощность |
480 Вт |
| Диапазон регулировки выходного напряжения |
20 ~ 26,4 В |
| Стабилизация по линии |
±1,0% |
| Стабилизация по нагрузке |
±0,5% |
| Установка, время нарастания |
1500 мс, 50 мс при полной нагрузке |
| Время удержания |
24 мс при полной нагрузке |
| Пульсации и шум |
240 мВ п-п |
| Допуск по выходному напряжению |
±0,5% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
88 ~ 264 В переменного тока; 124 ~ 370 В постоянного тока |
| Диапазон частоты |
47 ~ 63 Гц |
| Коэффициент мощности |
>0,95 при 230 В AC; >0,95 при 115 В AC при полной нагрузке |
| Типовой КПД |
85,5% |
| Типовой входной ток |
3,5 А при 230 В AC |
| Пусковой ток |
36 А при 230 В AC |
| Ток утечки |
<3,5 мА при 240 В AC |
Защиты
| Параметр |
Значение |
| Перегрузка |
105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение постоянным током, восстановление после устранения аварийного состояния |
| Перенапряжение |
27,6 ~ 32,4 В |
| Защита от перенапряжения |
Hiccup, автоматическое восстановление после устранения аварии |
| Перегрев |
Выключение выхода при достижении 70 °C |
| Управление вентилятором |
Включение вентилятора при 50 °C, выключение при 45 °C |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-10 ~ +50 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85 °C; 10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, по 10 минут на цикл, в течение 60 минут по осям X, Y, Z |
| Снижение нагрузки |
См. кривую снижения нагрузки |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1, TUV EN60950-1 |
| Испытательное напряжение |
Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Соответствие по гармоникам |
EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость |
EN61000-4-2, 3, 4, 5, 6, 8, 11, уровень для лёгкой промышленности, критерий A |
Функции
| Параметр |
Значение |
| Дистанционное управление |
RC+/RC-: замкнуто — включено; разомкнуто — выключено |
| Дистанционное измерение |
Есть |
| Управление вентилятором |
Встроенное ON-OFF управление вентилятором |
Средний срок наработки на отказ
| Параметр |
Значение |
| MTBF |
133,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и упаковка
| Параметр |
Значение |
| Размеры |
170 × 120 × 93 мм (Д × Ш × В) |
| Масса |
1,9 кг |
| Упаковка |
8 шт. / 15,5 кг / 1,06 куб. фута |
Механические данные
| Параметр |
Значение |
| Исполнение корпуса |
Case No. 910 |
| Крепление |
2 отверстия М3, длина винта до 16 мм; дополнительные точки крепления М3, длина винта до 4 мм |
| Направление воздушного потока |
Указано на корпусе |
| Схема выводов |
FG, AC/L, AC/N, NC, R.C.G, R.C., +S, -S, DC OUTPUT +V, DC OUTPUT -V |
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при 20 МГц полосе, с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
4. Снижение нагрузки может потребоваться при низком входном напряжении. Следует проверить кривую снижения нагрузки для подробностей.
5. Источник питания рассматривается как компонент, который будет установлен в составе конечного оборудования. Окончательная работоспособность по ЭМС должна быть подтверждена в составе конечного изделия.
6. Снижение температуры окружающей среды составляет 3,5 °C на 1000 м без вентиляторов и 5 °C на 1000 м при использовании вентиляторов для высоты эксплуатации выше 2000 м.
Основные электрические параметры для семейства
| Модель |
Выходное напряжение |
Номинальный ток |
Диапазон тока |
Мощность |
Пульсации и шум |
Диапазон регулировки |
| SP-500-24 |
24 В |
20 А |
0 ~ 20 А |
480 Вт |
240 мВ п-п |
20 ~ 26,4 В |
Сводка по входным параметрам для семейства
| Параметр |
Значение |
| Диапазон входного напряжения |
88 ~ 264 В AC / 124 ~ 370 В DC |
| Диапазон частоты |
47 ~ 63 Гц |
| КПД |
85,5% |
Сводка по функциям и режимам защиты
| Функция |
Режим |
| Перегрузка |
Ограничение по току, автоматическое восстановление |
| Перенапряжение |
Hiccup, автоматическое восстановление |
| Перегрев |
Отключение выхода |
| Вентилятор |
Принудительное охлаждение, встроенное управление ON-OFF |
