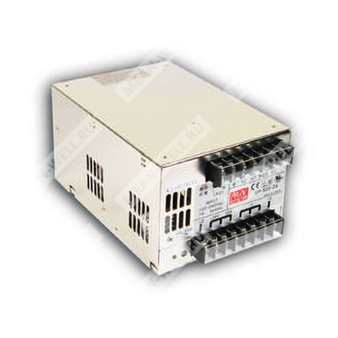

SP-500-27 - промышленный источник питания 27 В постоянного тока, 18 А, 486 Вт с активным PFC и защитами.

Назначение и особенности

SP-500-27 — импульсный источник питания серии SP-500 с одним выходом и функцией коррекции коэффициента мощности. Предназначен для питания промышленной электроники, средств автоматизации и другого оборудования, требующего стабилизированного напряжения 27 В постоянного тока.

Расшифровка партномера

ПозицияЗначение
SPСерия источников питания Mean Well
500Номинальная мощность серии: 500 Вт
27Выходное напряжение: 27 В

Основные особенности

  • Универсальный вход переменного тока.
  • Полный диапазон входного напряжения.
  • Встроенная активная коррекция коэффициента мощности, PF > 0,95.
  • Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
  • Принудительное охлаждение встроенным вентилятором постоянного тока.
  • Встроенное управление включением и выключением вентилятора.
  • Встроенное дистанционное управление включением и выключением.
  • Встроенная функция дистанционного измерения напряжения.

Выходные параметры

ПараметрSP-500-27
Номинальное выходное напряжение27 В
Номинальный выходной ток18 А
Диапазон регулировки выходного напряжения24 ~ 30 В
Номинальная мощность486 Вт
Пульсации и шум200 мВ п-п
Допуск по выходному напряжению±1,0%
Стабилизация по линии±0,5%
Стабилизация по нагрузке±0,5%
Время установки, время нарастания1500 мс, 50 мс при полной нагрузке
Время удержания24 мс при полной нагрузке

Входные параметры

ПараметрSP-500-27
Диапазон входного напряжения88 ~ 264 В переменного тока, 124 ~ 370 В постоянного тока
Диапазон входной частоты47 ~ 63 Гц
Коэффициент мощности0,95 при 230 В переменного тока; 0,95 при 115 В переменного тока при полной нагрузке
КПД86,5%
Потребляемый ток7 А при 115 В переменного тока; 3,5 А при 230 В переменного тока
Пусковой ток18 А при 115 В переменного тока; 36 А при 230 В переменного тока
Ток утечки<3,5 мА при 240 В переменного тока

Защита

ПараметрSP-500-27
Перегрузка105 ~ 135% от номинальной выходной мощности; ограничение тока постоянного типа, восстановление после устранения неисправности
Перенапряжение31 ~ 36,5 В
ПерегревЗащита с отключением выхода; повторный запуск после снижения температуры

Функции

ПараметрSP-500-27
Дистанционное управлениеRC+/RC-: замкнуто — питание включено; разомкнуто — питание выключено
ОхлаждениеПринудительное охлаждение встроенным вентилятором постоянного тока
Управление вентиляторомВстроенное управление включением и выключением вентилятора

Условия эксплуатации

ПараметрSP-500-27
Рабочая температура-10 ~ +50 °C
Рабочая влажность20 ~ 90% RH, без конденсации
Температура хранения и влажность хранения-20 ~ +85 °C, 10 ~ 95% RH, без конденсации
Температурный коэффициент±0,03%/°C (0 ~ 50 °C)
Вибрация10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z

Электробезопасность и ЭМС

ПараметрSP-500-27
Испытательное напряжениеI/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока
Сопротивление изоляцииI/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH
Стандарты безопасностиUL60950-1, TUV EN60950-1
Эмиссия ЭМССоответствие EN61000-3-2, EN61000-3-3
Помехоустойчивость ЭМССоответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень для лёгкой промышленности, критерий A

Надёжность, размеры и упаковка

ПараметрSP-500-27
MTBF133,4 тыс. ч минимум, MIL-HDBK-217F (25 °C)
Габариты170 × 120 × 93 мм (Д × Ш × В)
Масса и упаковка1,9 кг; 8 шт. / 15,5 кг / 1,06 куб. фута

Механические данные

ПараметрЗначение
Тип корпусаCase No. 910
Способ монтажаКрепление винтами, предусмотрены монтажные отверстия M3
ПодключениеВинтовые клеммы
Направление воздушного потокаСогласно механической схеме корпуса

Назначение выводов

КонтактНазначение
1Заземление корпуса
2Переменный вход L
3Переменный вход N
4, 5Не подключено
6Общий сигнал дистанционного управления
7Дистанционное управление
8Сигнальный вывод +S
9 ~ 11Выход постоянного тока +V
12 ~ 14Выход постоянного тока -V
15Сигнальный вывод -S

Примечания

1. Все параметры, не оговоренные отдельно, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, оконеченной параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
4. Для работы при пониженных входных напряжениях требуется снижение нагрузки; см. кривую дерейтирования.
5. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; конечное изделие должно быть подтверждено на соответствие директивам ЭМС.
6. Температурная кривая дерейтирования: 0,5%/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 ft).
