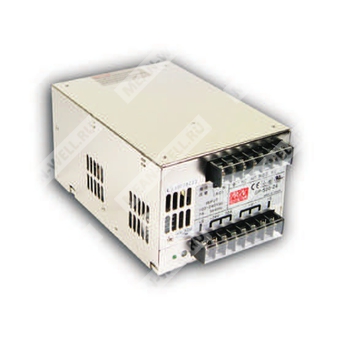

SP-500-48
SP-500-48 — импульсный источник питания 48 В постоянного тока мощностью 480 Вт с активной коррекцией коэффициента мощности.
Назначение и общие сведения
SP-500-48 — это импульсный источник питания серии SP-500 с одним выходом, предназначенный для преобразования универсального сетевого переменного или постоянного входа в стабилизированное выходное напряжение 48 В постоянного тока. Изделие оснащено активной коррекцией коэффициента мощности, встроенными цепями защиты, дистанционным управлением и удалённой обратной связью по напряжению.
Основные особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Встроенная активная коррекция коэффициента мощности, PF более 0,95 при полной нагрузке.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Встроенное управление вентилятором включения и выключения.
- Встроенное дистанционное включение и выключение.
- Встроенная функция удалённого контроля напряжения.
- Промышленное исполнение для систем питания и автоматизации.
Расшифровка партномера
| Элемент партномера | Расшифровка |
|---|---|
| SP | Серия источников питания Mean Well SP |
| 500 | Номинальная мощность серии: 500 Вт |
| 48 | Номинальное выходное напряжение: 48 В |
Таблица параметров выхода
| Параметр | SP-500-48 |
|---|---|
| Выходное напряжение постоянного тока | 48 В |
| Номинальный выходной ток | 10 А |
| Диапазон выходного тока | 0 ~ 10 А |
| Номинальная выходная мощность | 480 Вт |
| Пульсации и шум | 300 мВ п-п |
| Диапазон регулировки выходного напряжения | 41 ~ 56 В |
| Точность установки напряжения | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время включения, время нарастания | 1500 мс, 50 мс при полной нагрузке |
| Время удержания | 24 мс при полной нагрузке |
| Защита от перегрузки | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 57,6 ~ 67,2 В |
| Защита от перегрева | RTH1 или RTH2: вентилятор включается при 50 °C, выключается при 45 °C, отключение выхода при 70 °C |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Удалённое управление | RC+/RC-: замкнуто — питание включено; разомкнуто — питание выключено |
Таблица параметров входа
| Параметр | SP-500-48 |
|---|---|
| Диапазон входного напряжения | 88 ~ 264 В переменного тока, 124 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,95 при 230 В AC и PF > 0,95 при 115 В AC на полной нагрузке |
| КПД, тип. | 87% |
| Входной ток, тип. | 3,5 А при 230 В AC |
| Пусковой ток, тип. | 36 А при 230 В AC |
| Ток утечки | < 3,5 мА при 240 В AC |
Таблица защит, функций и интерфейсов
| Параметр | SP-500-48 |
|---|---|
| Защита от короткого замыкания | Режим hiccup |
| Защита от перегрузки | 105 ~ 135% номинальной мощности |
| Защита от перенапряжения | 57,6 ~ 67,2 В |
| Защита от перегрева | Есть |
| Дистанционное включение/выключение | Есть |
| Удалённая обратная связь | Есть |
Таблица электробезопасности и ЭМС
| Параметр | SP-500-48 |
|---|---|
| Испытательное напряжение изоляции вход-выход | 3 кВ AC |
| Испытательное напряжение изоляции вход-корпус | 2 кВ AC |
| Испытательное напряжение изоляции выход-корпус | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| ЭМС: излучение | Соответствие EN61000-3-2, EN61000-3-3 |
| ЭМС: помехоустойчивость | EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень light industry, критерий A |
Таблица условий эксплуатации
| Параметр | SP-500-48 |
|---|---|
| Рабочая температура | −10 ~ +50 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | −20 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| MTBF | 133,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Таблица размеров и конструкции
| Параметр | SP-500-48 |
|---|---|
| Габаритные размеры | 170 × 120 × 93 мм |
| Масса | 1,9 кг |
| Упаковка | 8 шт.; 15,5 кг; 1,06 куб. фута |
Таблица назначений выводов
| Номер вывода | Назначение |
|---|---|
| 1 | Заземление корпуса |
| 2 | Вход AC/L |
| 3 | Вход AC/N |
| 4, 5 | Не подключено |
| 6 | Земля удалённого контроля |
| 7 | Удалённое управление |
| 8 | Не подключено |
| 9 ~ 11 | Выход постоянного тока +V |
| 12 ~ 14 | Выход постоянного тока −V |
| 15 | Удалённая обратная связь −S |
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием параллельного конденсатора 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
4. При работе на низком входном напряжении может потребоваться снижение нагрузки. Следует сверяться с кривой дерейтингa.
5. Источник питания рассматривается как компонент, который будет установлен в составе конечного оборудования. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС.
6. Уменьшение температуры окружающей среды: 0,5 °C на 1000 м при работе без вентилятора и 5 °C на 1000 м при работе с вентилятором для высоты выше 2000 м.
Дополнительные данные
Номинальная серия: 500 Вт, один выход, с функцией PFC.
Фиксированное исполнение по напряжению: 48 В.
Тип охлаждения: принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
