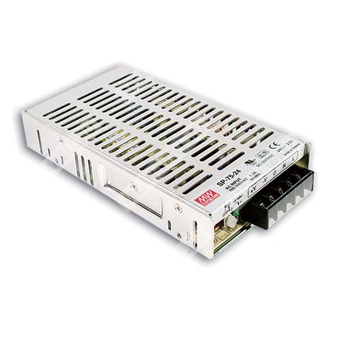

SP-75-12 - импульсный источник питания 75 Вт с одним выходом 12 В, коррекцией коэффициента мощности и защитами.
Расшифровка партномера
| Обозначение | Расшифровка |
| SP | Серия импульсных источников питания Mean Well SP |
| 75 | Номинальная выходная мощность 75 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Назначение и особенности
SP-75-12 представляет собой одно-выходной импульсный источник питания AC/DC с активной коррекцией коэффициента мощности, предназначенный для питания промышленной и электронной аппаратуры с номинальным выходом 12 В. Модуль выполнен в компактном металлическом корпусе, рассчитан на установку внутри оборудования и обеспечивает стабилизированное напряжение постоянного тока с защитой от перегрузки и перенапряжения.
Особенности
- Универсальный вход переменного тока с широким диапазоном.
- Встроенная активная коррекция коэффициента мощности, PF > 0,93.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Встроенное ограничение тока в режиме постоянного тока.
- Низкопрофильное исполнение, толщина 33 мм.
- Светодиодная индикация включения.
- Проверка при 100% полной нагрузке.
Основные электрические параметры
| Номинальное выходное напряжение | 12 В |
| Диапазон регулировки выходного напряжения | 11,4 ~ 13,2 В |
| Номинальный выходной ток | 6,3 А |
| Диапазон выходного тока | 0 ~ 6,3 А |
| Номинальная выходная мощность | 75,6 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 800 мс, 60 мс при полной нагрузке |
| Время удержания | 36 мс при полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 85 ~ 264 В AC или 120 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | > 0,93 при 230 В AC, 0,96 при 115 В AC, при полной нагрузке |
| Типовой КПД | 81% |
| Типовой входной ток | 1,3 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток | 45 А при 230 В AC, холодный запуск |
| Ток утечки | < 2 мА / 240 В AC |
Защита
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Уровень срабатывания защиты от перегрузки | Для 12 В: 13,8 ~ 16,2 В |
| Тип защиты от перегрузки | Ограничение тока постоянного уровня, автоматическое восстановление после устранения аварии |
| Перенапряжение | 13,8 ~ 16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Функции
| Дистанционное включение/выключение | CN3: 4 ~ 10 В DC — питание выключено; < 0 ~ 0,8 В DC — питание включено |
Условия эксплуатации
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Стандарты безопасности | UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204; EN55024, уровень light industry, критерий A |
Надежность, размеры и упаковка
| MTBF | 208,8 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 179 × 97 × 33 мм (Д × Ш × В) |
| Масса | 0,58 кг |
| Упаковка | 20 шт. / 12 кг / 0,72 CUFT |
Примечания
- Все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, оконцованного параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по линии и по нагрузке.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование; конечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС.
- Для корректной работы при низком входном напряжении может потребоваться снижение допустимой нагрузки; следует использовать кривую дерейтирования.
Дополнительные сведения по исполнению
| Тип изделия | Одно-выходной источник питания с PFC |
| Серия | SP-75 |
| Тип корпуса | Металлический закрытый корпус для встраиваемого применения |
| Охлаждение | Естественное охлаждение; для 3,3 В, 5 В и 7,5 В типов при необходимости указывается принудительный обдув 18 CFM |
