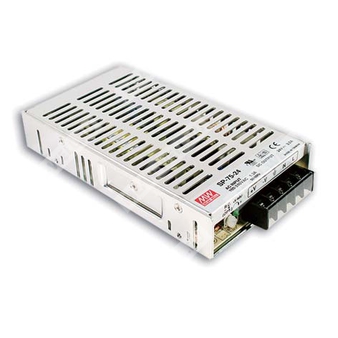

SP-75-15 - импульсный источник питания AC/DC на 15 В, 75 Вт, с активной коррекцией коэффициента мощности и одним выходом.
Краткое описание
SP-75-15 — это одно-выходной промышленный источник питания мощностью 75 Вт с универсальным входом переменного/постоянного тока, встроенной активной коррекцией коэффициента мощности, защитами по перегрузке и перенапряжению, а также удалённым включением/выключением.
Расшифровка партномера
| Партномер | Расшифровка |
| SP | Серия импульсных источников питания с одним выходом и функцией PFC |
| 75 | Номинальная мощность 75 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Основные особенности
- Универсальный вход переменного тока.
- Встроенная активная коррекция коэффициента мощности, PF > 0,93.
- Защиты: от короткого замыкания, перегрузки, перенапряжения.
- Встроенное ограничение выходного тока постоянного типа.
- Низкий профиль корпуса: 33 мм.
- Индикатор светодиодный включения питания.
- Испытание на 100 % полной нагрузки.
- Фиксированная частота преобразования: PFC 67 кГц, ШИМ 134 кГц.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 5 А |
| Диапазон регулировки тока | 0…5 А |
| Номинальная мощность | 75 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск выходного напряжения | ±1,0 % |
| Регулировка по линии | ±0,5 % |
| Регулировка по нагрузке | ±0,5 % |
| Время установки, нарастания | 800 мс, 60 мс при полной нагрузке |
| Время удержания | 36 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В переменного тока / 120…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | >0,93 при 230 В AC; 0,96 при 115 В AC, при полной нагрузке |
| Типовой КПД | 82 % |
| Пусковой ток | 45 А при 230 В AC, холодный старт |
| Ток утечки | <2 мА при 240 В AC |
| Типовой потребляемый ток | 1,3 А при 115 В AC; 0,7 А при 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105…150 % от номинальной выходной мощности |
| Тип защиты по перегрузке | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 15,53…18,23 В |
| Тип защиты по перенапряжению | Отключение выходного напряжения, восстановление после повторного включения питания |
Функции
| Параметр | Значение |
| Удалённое управление включением/выключением | CN3: 4…10 В DC — выключение питания, 0…0,8 В DC — включение питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10…95 % RH |
| Температурный коэффициент | ±0,05 %/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 approved |
| Испытательное напряжение | Вход/выход: 3 кВ AC; вход/корпус: 2 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Эмиссия ЭМС | EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204; EN55024, уровень для лёгкой промышленности, критерий A |
Надёжность
| Параметр | Значение |
| MTBF | 208,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
| Размеры | 179 × 97 × 33 мм (Д × Ш × В) |
| Масса | 0,58 кг |
| Упаковка | 20 шт.; 12 кг; 0,72 CUFT |
| Корпус | Case No. 920A |
Подключение
| Номер вывода | Назначение |
| 1 | Выход постоянного тока +V |
| 2 | Выход постоянного тока -V |
| 3 | FG, защитное заземление |
| 4 | AC/N |
| 5 | AC/L |
Удалённое включение/выключение CN3
| Номер вывода | Назначение |
| 1 | RC- |
| 2 | RC+ |
Примечания
1. Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает установку, регулировку по линии и по нагрузке.
4. Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС после установки.
5. Возможна необходимость дерейтингa при пониженном входном напряжении. Следует использовать кривую снижения нагрузки в зависимости от входного напряжения.
Характеристики снижения нагрузки
Для исполнения 15 В применяются кривые снижения нагрузки по температуре окружающей среды и по входному напряжению, приведённые в документе. При повышении температуры и при работе в горизонтальной установке допустимая нагрузка уменьшается.
