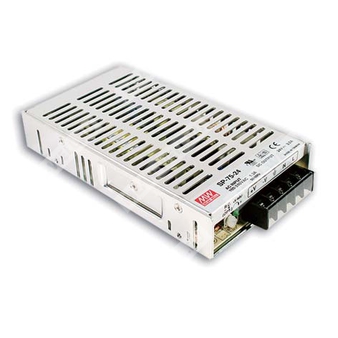

SP-75-24 - импульсный источник питания 24 В постоянного тока мощностью 76,8 Вт с активным PFC.
Расшифровка партномера
| Позиция |
Значение |
Расшифровка |
| SP |
Series Power |
Серия источников питания |
| 75 |
75 Вт |
Номинальная мощность серии |
| 24 |
24 В |
Номинальное выходное напряжение |
Назначение и особенности
SP-75-24 — это AC/DC источник питания открытого исполнения для промышленной электроники и систем автоматизации, обеспечивающий стабилизированное выходное напряжение 24 В постоянного тока при номинальном токе 3,2 А.
- Универсальный диапазон входного переменного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Встроенное ограничение тока по постоянному току.
- Низкопрофильное исполнение, высота 33 мм.
- Светодиодная индикация наличия выходного напряжения.
Параметры выхода
| Параметр |
Значение для SP-75-24 |
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток |
3,2 А |
| Диапазон выходного тока |
0–3,2 А |
| Номинальная выходная мощность |
76,8 Вт |
| Пульсации и шум |
100 мВ п-п |
| Диапазон подстройки выходного напряжения |
22,8–26,4 В |
| Допуск выходного напряжения |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время установки, время нарастания |
800 мс, 60 мс при полной нагрузке |
| Время удержания |
36 мс при полной нагрузке |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
85–264 В переменного тока, 120–370 В постоянного тока |
| Диапазон входной частоты |
47–63 Гц |
| Коэффициент мощности |
PF > 0,93 при 230 В AC; 0,96 при 115 В AC, полная нагрузка |
| Типичный КПД |
83% |
| Пусковой ток |
Холодный пуск 45 А при 230 В AC |
| Ток утечки |
< 2 мА при 240 В AC |
| Потребляемый ток |
1,3 А при 115 В AC; 0,7 А при 230 В AC |
Защита
| Вид защиты |
Условия и реакция |
| Перегрузка |
105–150% от номинальной выходной мощности; тип защиты — ограничение тока постоянного уровня, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
27,6–32,4 В; тип защиты — отключение выходного напряжения с последующим восстановлением после повторного включения |
| Дистанционное включение/выключение |
CN3: 4–10 В DC — выключение; < 0–0,8 В DC — включение |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
−10…+60 °C, с учетом дерейтинг-кривой |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения |
−20…+85 °C |
| Влажность хранения |
10–95% RH |
| Температурный коэффициент |
±0,05%/°C (0…50 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Стандарт безопасности |
UL60950-1 approved |
| Испытательное напряжение |
I/P–O/P: 3 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи |
Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость |
Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11; ENV50204, EN55024, уровень light industry, критерий A |
Механические параметры
| Параметр |
Значение |
| Габариты |
179 × 97 × 33 мм (Д × Ш × В) |
| Масса |
0,58 кг |
| Упаковка |
20 шт. / 12 кг / 0,72 CUFT |
| Исполнение корпуса |
Case No. 920A |
Надежность
| Параметр |
Значение |
| MTBF |
208,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение
| Номер контакта |
Назначение |
| 1 |
Выход постоянного тока +V |
| 2 |
Выход постоянного тока −V |
| 3 |
FG, защитное заземление |
| 4 |
AC/N |
| 5 |
AC/L |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием экранированной витой пары длиной 12 дюймов, подключенной к конденсатору 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, регулирование линии и регулирование нагрузки.
- Источник питания относится к компонентам, которые будут установлены в конечное оборудование; EMC-испытания выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно подтверждать соответствие директивам ЭМС.
- При низком входном напряжении может потребоваться дерейтинг. Необходимо проверять дерейтинг-кривую для подробностей.
Дополнительные сведения
Серия SP-75 представляет собой однотактные источники питания с активной коррекцией коэффициента мощности, фиксированной частотой преобразования и встроенным ограничением тока. Для версии SP-75-24 характерны выход 24 В, мощность 76,8 Вт и повышенная эффективность для данной группы номиналов.
