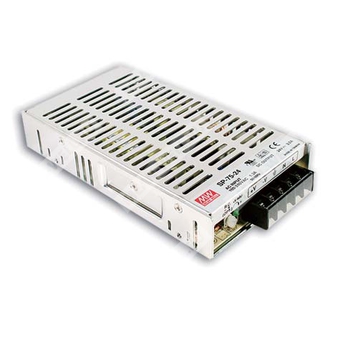

SP-75-27 — импульсный источник питания AC/DC с коррекцией коэффициента мощности для промышленного применения.
Расшифровка партномера
| Позиция | Расшифровка |
| SP | Серия источников питания Mean Well SP |
| 75 | Номинальная мощность 75 Вт |
| 27 | Выходное напряжение 27 В |
Назначение и особенности
SP-75-27 представляет собой одноканальный импульсный источник питания AC/DC мощностью 75,6 Вт с выходным напряжением 27 В и током до 2,8 А. Изделие выполнено с функцией коррекции коэффициента мощности, предназначено для питания промышленной и электронной аппаратуры, требующей стабильного постоянного напряжения.
- Универсальный вход переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Встроенное ограничение тока по выходу.
- Низкопрофильное исполнение, высота 33 мм.
- Индикация наличия выходного напряжения.
- Фиксированная частота преобразования.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 27 В |
| Номинальный выходной ток | 2,8 А |
| Диапазон выходного тока | 0 ~ 2,8 А |
| Номинальная выходная мощность | 75,6 Вт |
| Диапазон подстройки выходного напряжения | 25,7 ~ 29,7 В |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±0,5% |
| Время установки, время нарастания | 800 мс, 60 мс при полной нагрузке |
| Время удержания | 36 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,93 при 230 В AC; 0,96 при 115 В AC, при полной нагрузке |
| Типовой КПД | 83% |
| Пусковой ток | Холодный пуск: 45 А при 230 В AC |
| Типовой входной ток | 1,3 А при 115 В AC; 0,7 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 31,05 ~ 36,45 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим включением для восстановления |
Функции
| Параметр | Значение |
| Дистанционное включение/выключение | CN3: 4 ~ 10 В DC — выключение питания; < 0 ~ 0,8 В DC — включение питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C (с учетом кривой снижения нагрузки) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 approved |
| Помехоэмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, EN55024, уровень light industry, критерий A |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 208,8 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 179 × 97 × 33 мм (Д × Ш × В) |
| Масса | 0,58 кг |
| Упаковка | 20 шт. / 12 кг / 0,72 куб. фута |
Примечания
- Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулировку по линии и регулировку по нагрузке.
- Источник питания считается компонентом, который будет установлен в конечное оборудование. Все испытания по ЭМС выполняются при монтаже изделия на металлическую пластину 360 мм × 360 мм и толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. Для рекомендаций по проведению испытаний на ЭМС следует обращаться к испытаниям источников питания по ЭМС.
- При низком входном напряжении может потребоваться снижение выходной нагрузки. Следует проверять кривую снижения нагрузки для получения подробных данных.
