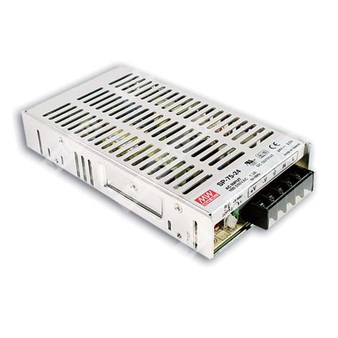

SP-75-48 - AC/DC источник питания 48 В, 76,8 Вт с активным корректором коэффициента мощности и защитными функциями.
Расшифровка партномера
| Партномер | SP-75-48 |
| Серия | SP-75 |
| Назначение серии | Одновыходной источник питания с функцией PFC |
| Номинальная мощность серии | 75 Вт |
| Номинальное выходное напряжение | 48 В |
Краткое описание
SP-75-48 представляет собой импульсный AC/DC источник питания промышленного назначения с одним выходом, встроенным активным корректором коэффициента мощности, широким диапазоном входного напряжения и полным набором защит по выходу. Модель рассчитана на питание нагрузок постоянного тока 48 В и относится к серии SP-75 с высокой удельной мощностью и малой высотой корпуса.
Особенности
- Универсальный вход переменного тока и полный диапазон работы.
- Встроенная активная коррекция коэффициента мощности, PF > 0,93.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Встроенная схема ограничения постоянного тока.
- Низкопрофильное исполнение, толщина корпуса 33 мм.
- Светодиодный индикатор включения.
- Испытание на 100% полной нагрузке приработки.
- Фиксированная частота преобразования: PFC 67 кГц, ШИМ 134 кГц.
Области применения
- Промышленные системы управления.
- Автоматика и контрольно-измерительное оборудование.
- Телекоммуникационные и слаботочные узлы.
- Устройства питания нагрузок 48 В постоянного тока.
- Оборудование, требующее компактного источника питания с PFC.
Параметры выхода
| Номинальное выходное напряжение | 48 В |
| Номинальный ток | 1,6 А |
| Диапазон регулировки тока | 0...1,6 А |
| Номинальная выходная мощность | 76,8 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Время установки, время нарастания | 800 мс, 60 мс при полной нагрузке |
| Время удержания | 36 мс при полной нагрузке |
Параметры входа
| Диапазон входного напряжения | 85...264 В переменного тока; 120...370 В постоянного тока |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности | >0,93 при 230 В AC; 0,96 при 115 В AC, при полной нагрузке |
| Типовой КПД | 83% |
| Типовой входной ток | 1,3 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток | 45 А при 230 В AC, холодный пуск |
| Ток утечки | <2 мА при 240 В AC |
Защитные функции
| Перегрузка | 105...150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Перенапряжение | 55,2...64,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Функции
| Дистанционное включение/выключение | CN3: 4...10 В DC — выключение питания, 0...0,8 В DC — включение питания |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции между входом и выходом | 3 кВ переменного тока |
| Испытательное напряжение изоляции между входом и защитным заземлением | 2 кВ переменного тока |
| Испытательное напряжение изоляции между выходом и защитным заземлением | 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость и безопасность
| Стандарты безопасности | UL60950-1 approved |
| Помехоэмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, EN55024, уровень light industry, критерий A |
Условия эксплуатации
| Рабочая температура | -10...+60 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -20...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Надежность
| MTBF | 208,8 тыс. ч минимум, MIL-HDBK-217F, 25 °C |
Механические характеристики
| Габаритные размеры | 179 × 97 × 33 мм, Д × Ш × В |
| Масса | 0,58 кг |
| Упаковка | 20 шт.; 12 кг; 0,72 куб. фута |
| Номер корпуса | Case No. 920A |
Подключение
| Выход постоянного тока | Контакты 1 и 2 |
| Заземление | Контакт 3 |
| Вход переменного тока | Контакты 4 и 5 |
| Дистанционное включение/выключение | CN3, 2 контакта |
Примечания
- Все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, регулировку линии и регулировку нагрузки.
- Источник питания считается компонентом, который будет установлен в конечное оборудование.
- Проведение испытаний ЭМС должно выполняться в составе оборудования; конечное изделие должно подтверждать соответствие директивам ЭМС.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; необходимо использовать кривую снижения нагрузки.
