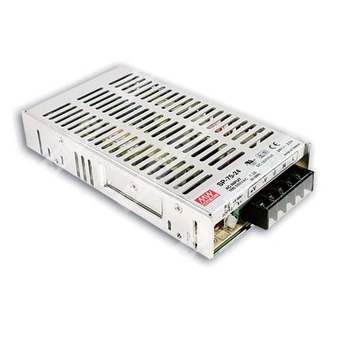

SP-75-5 — импульсный источник питания на 5 В для промышленной аппаратуры с активной коррекцией коэффициента мощности.
Расшифровка партномера
| Обозначение | Расшифровка |
| SP | Серия источников питания Mean Well SP с одним выходом и функцией PFC |
| 75 | Номинальная мощность 75 Вт |
| 5 | Номинальное выходное напряжение 5 В |
Общее описание
SP-75-5 — это компактный сетевой импульсный источник питания открытого исполнения с одним выходом 5 В постоянного тока. Модель предназначена для питания промышленной и электронной аппаратуры, где требуется стабилизированное низковольтное питание, высокий КПД, активная коррекция коэффициента мощности и встроенные виды защиты.
Особенности
- Универсальный вход переменного тока во всём диапазоне.
- Встроенная активная коррекция коэффициента мощности, PF > 0.93.
- Защиты: от короткого замыкания, от перегрузки, от перенапряжения.
- Встроенная схема ограничения постоянного тока.
- Низкопрофильное исполнение, высота корпуса 33 мм.
- Индикатор светодиодный для контроля наличия питания.
- Испытание на 100% нагрузке в режиме прогрева.
- Фиксированная частота переключения: PFC 67 кГц, ШИМ 134 кГц.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC, 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0.93 при 230 В AC, 0.96 при 115 В AC, при полной нагрузке |
| Типовой КПД | 76% |
| Пусковой ток | Холодный старт 45 А при 230 В AC |
| Ток утечки | < 2 мА / 240 В AC |
| Потребляемый ток AC | 1.3 А / 115 В AC, 0.7 А / 230 В AC |
| Длительность запуска, нарастания | 800 мс, 60 мс при полной нагрузке |
| Время удержания | 36 мс при полной нагрузке |
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В DC |
| Номинальный ток | 15 А |
| Диапазон регулировки тока | 0 ~ 15 А |
| Номинальная мощность | 75 Вт |
| Пульсации и шум | 80 мВ п-п |
| Диапазон подстройки выходного напряжения | 4.75 ~ 5.5 В |
| Допуск выходного напряжения | ±2.0% |
| Стабилизация по линии | ±2.0% |
| Стабилизация по нагрузке | ±1.0% |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности; тип защиты — ограничение постоянного тока с автоматическим восстановлением после устранения аварийного режима |
| Перенапряжение | 5.75 ~ 6.75 В; тип защиты — отключение выходного напряжения с последующим повторным включением питания для восстановления |
Функция
| Параметр | Значение |
| Дистанционное управление включением/выключением | CN3: 4 ~ 10 В DC — выключение питания, 0 ~ 0.8 В DC — включение питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C (с учетом дерейтирования по нагрузке) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 approved |
| Испытательное напряжение | Вход/выход: 3 кВ AC; вход/корпус: 2 кВ AC; выход/корпус: 0.5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, EN55024, уровень light industry, критерий A |
Прочее
| Параметр | Значение |
| MTBF | 208.8 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 179 × 97 × 33 мм (Д × Ш × В) |
| Упаковка | 0.58 кг; 20 шт. / 12 кг / 0.72 CUFT |
Монтаж и конструктив
Корпус выполнен в открытом исполнении для установки в конечное оборудование. Для обеспечения соответствия ЭМС требуется монтаж на металлическую пластину размерами 360 мм × 360 мм толщиной 1 мм. Прибор оснащён клеммным подключением входа и выхода, а также отдельным разъёмом дистанционного управления CN3.
Назначение выводов
| Номер вывода | Назначение |
| 1 | Выход постоянного тока +V |
| 2 | Выход постоянного тока -V |
| 3 | FG, защитное заземление |
| 4 | AC/N |
| 5 | AC/L |
Дистанционное управление CN3
| Номер вывода | Назначение |
| 1 | RC- |
| 2 | RC+ |
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконечной нагрузкой 0.1 мкФ и 47 мкФ параллельно.
3. Допуск включает установку допусков, регулировку линии и регулировку нагрузки.
4. Блок питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания ЭМС выполнены при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
5. При низком входном напряжении может потребоваться снижение выходной нагрузки. Следует проверить кривую дерейтирования для получения подробностей.
