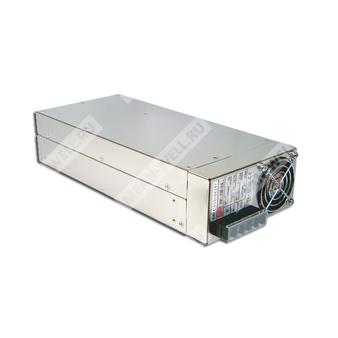

SP-750-12 — импульсный источник питания 12 В, 62,5 А, 750 Вт для промышленного оборудования.
Назначение: AC/DC источник питания с одним выходом, предназначенный для питания промышленной и электронной аппаратуры от сети переменного/постоянного тока с функциями защиты, дистанционного управления и контроля состояния.
Расшифровка партномера
| Позиция | Значение |
| SP | Серия источников питания Mean Well |
| 750 | Номинальная мощность 750 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Основные особенности
- Универсальный вход переменного тока, полный диапазон.
- Активная схема ограничения броска входного тока.
- Встроенная активная коррекция коэффициента мощности, PF > 0,96.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенным вентилятором на шарикоподшипниках постоянного тока.
- Высокая удельная мощность: 5,48 Вт/дюйм³.
- Встроенный узел ограничения выходного тока.
- Встроенное дистанционное включение/выключение.
- Встроенная функция дистанционного измерения напряжения.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный ток | 62,5 А |
| Диапазон тока | 0 ... 62,5 А |
| Номинальная мощность | 750 Вт |
| Пульсации и шум, макс. | 120 мВ п-п |
| Диапазон подстройки выходного напряжения | 10 ... 13,5 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установления, нарастания | 1500 мс, 50 мс при 115 В AC; 1500 мс, 50 мс при 230 В AC, при полной нагрузке |
| Время удержания | 16 мс при 115 В AC; 16 мс при 230 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ... 264 В AC; 127 ... 370 В DC |
| Диапазон частоты сети | 47 ... 63 Гц |
| Коэффициент мощности, тип. | PF > 0,96 при 230 В AC; PF > 0,99 при 115 В AC, при полной нагрузке |
| КПД, тип. | 85% |
| Входной ток, тип. | 8,8 А при 115 В AC; 4,2 А при 230 В AC |
| Пусковой ток, тип. | 27 А при 115 В AC; 45 А при 230 В AC |
| Ток утечки | < 2,0 мА при 240 В AC |
Защиты
| Функция защиты | Уставка / принцип работы |
| Перегрузка | 105 ... 125% от номинальной выходной мощности; режим ограничения постоянным током, после 3 с переход в режим hiccup |
| Перенапряжение | 13,8 ... 16,2 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Удалённое управление | RC+/RC- замкнуты — включение; разомкнуты — выключение |
| Сигнал Power Good / Fail | 50 мс / 1 мс |
| Дистанционное измерение напряжения | Есть |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ... +60 °C, с учётом дерating curve |
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Температура и влажность хранения | -40 ... +85 °C, 10 ... 95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0 ... 50 °C |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции I/P-O/P | 3 кВ AC |
| Испытательное напряжение изоляции I/P-FG | 2 кВ AC |
| Испытательное напряжение изоляции O/P-FG | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность и габариты
| Параметр | Значение |
| MTBF | 105,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 278 × 127 × 63,5 мм (Д × Ш × В) |
| Масса | 2,9 кг |
| Упаковка | 6 шт. / 18,4 кг / 0,98 куб. фута |
Подключение
Входной клеммник AC:
| Контакт | Назначение |
| 1 | FG |
| 2 | AC/N |
| 3 | AC/L |
Выходной клеммник DC:
| Контакт | Назначение |
| 1 | DC OUTPUT +V |
| 2 | DC OUTPUT -V |
Клеммник управления: разъём MOLEX 5559-NP, ответная часть MOLEX 5557-NR, обжимные контакты MOLEX 5556.
| Контакт | Назначение |
| 1 | NC |
| 2 | -S |
| 3 | G |
| 4 | RC- |
| 5 | NC |
| 6 | PF |
| 7 | +S |
| 8 | RC+ |
Примечания
| № | Содержание |
| 1 | Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, оконечного 0,1 мкФ и 47 мкФ параллельно. |
| 3 | Допуск включает нестабильность по сети, нестабильность по нагрузке и установку выходного напряжения. |
| 4 | Источник питания не имеет выходного напряжения, если цепь короткого замыкания отсутствует между выводами RC+ и RC-. |
| 5 | Изделие рассматривается как компонент, который должен быть установлен в составе конечного оборудования. Все испытания ЭМС выполняются при монтаже на металлическую пластину размером 360 мм × 360 мм и толщиной 1 мм. Конечное оборудование должно повторно подтверждать соответствие директивам ЭМС. Для рекомендаций по испытаниям компонентов источников питания следует обращаться к методике ЭМС компании Mean Well. |
| 6 | Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте выше 2000 м. |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Помехоэмиссия | EN55011 (CISPR11), EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Иммунитет к помехам | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; EN61000-6-2; EN61204-3; heavy industry level, criteria A |
