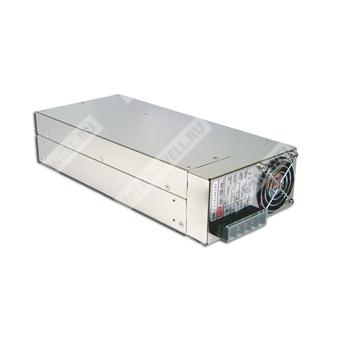

SP-750-15 — импульсный источник питания 15 В, 50 А, 750 Вт для промышленного применения.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
|---|
| SP | Серия | Импульсный источник питания Mean Well серии SP |
| 750 | Номинальная мощность | 750 Вт |
| 15 | Выходное напряжение | 15 В постоянного тока |
Краткое назначение
SP-750-15 — одноканальный AC/DC источник питания с регулируемым выходом 15 В, предназначенный для промышленной электроники, автоматизации и систем питания постоянного тока.
Основные особенности
- Универсальный вход переменного тока полного диапазона.
- Встроенная функция активного ограничения броска входного тока.
- Встроенный активный корректор коэффициента мощности.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение встроенным вентилятором постоянного тока на шарикоподшипнике.
- Высокая удельная мощность.
- Встроенное дистанционное включение и выключение.
- Встроенная функция дистанционного контроля напряжения на нагрузке.
- Сигнал исправности/аварии питания.
- Трёхлетняя гарантия.
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 50 А |
| Диапазон выходного тока | 0…50 А |
| Номинальная мощность | 750 Вт |
| Пульсации и шум | 120 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 13,5…16,5 В |
| Уставка выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,3% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 1500 мс, 50 мс при 115 В AC и 230 В AC при полной нагрузке |
| Время удержания | 16 мс при 115 В AC и 230 В AC при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90…264 В AC, 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент полезного действия | 87% |
| Коэффициент мощности | >0,96 при 230 В AC, >0,99 при 115 В AC при полной нагрузке |
| Потребляемый ток | 4,2 А при 230 В AC |
| Потребляемый ток | 8,8 А при 115 В AC |
| Пусковой ток | 45 А при 230 В AC |
| Пусковой ток | 27 А при 115 В AC |
| Ток утечки | <2,0 мА при 240 В AC |
Защитные функции
| Функция защиты | Условие / порог | Поведение |
|---|
| Перегрузка | 105…125% от номинальной выходной мощности | Ограничение постоянным током, переход в режим прерывистой работы через 3 с |
| Перенапряжение | 13,8…16,2 В | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Не указан | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Короткое замыкание | Не указано | Ограничение постоянным током |
Функции управления и сигнализации
| Параметр | Значение |
|---|
| Дистанционное включение/выключение | RC+/RC-: замкнуты — включение, разомкнуты — выключение |
| Сигнал Power Good/Fail | 50 мс / 1 мс |
| Дистанционная компенсация падения напряжения на проводах | Да |
| Выводы управления | NC, -S, G, RC-, RC+, +S, PF, NC |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…50 °C |
| Вибростойкость | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 105,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции вход-выход | 3 кВ AC |
| Испытательное напряжение изоляции вход-земля | 2 кВ AC |
| Испытательное напряжение изоляции выход-земля | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Область | Соответствие |
|---|
| Безопасность | UL60950-1, TUV EN60950-1 |
| Эмиссия | EN55011, EN55032 Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, EN61000-6-2, EN61204-3, уровень heavy industry, критерий A |
Габариты и масса
| Параметр | Значение |
|---|
| Размеры | 278 × 127 × 63,5 мм |
| Масса | 2,9 кг |
Упаковка
| Параметр | Значение |
|---|
| Количество в упаковке | 6 шт. |
| Масса брутто упаковки | 18,4 кг |
| Объём упаковки | 0,98 куб. фута |
Примечания
- Все параметры, не специально оговорённые отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц, используя 12-дюймовый витой провод и 0,1 мкФ / 47 мкФ параллельный конденсатор.
- Допуск включает допуск уставки, регулировку по линии и по нагрузке.
- Источник питания не будет иметь выходного сигнала, если цепь короткого замыкания не замкнута между RC+ и RC-.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование.
- Все испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- Готовое оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для проведения испытаний ЭМС компонентов источников питания следует обращаться к испытаниям ЭМС для компонентов источников питания, доступным на сайте производителя.
- Дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
Вид клемм и обозначений
| Группа | Назначение |
|---|
| Вход сети | FG, AC/N, AC/L |
| Выход постоянного тока | DC OUTPUT +V, DC OUTPUT -V |
| Управление | NC, -S, G, RC-, RC+, +S, PF |
