SP-750-24

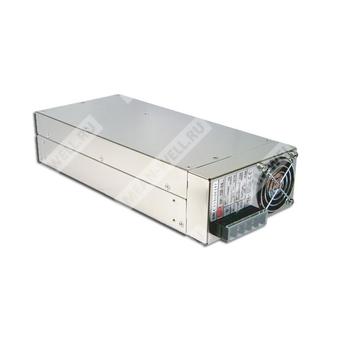

SP-750-24 - импульсный источник питания 24 В для промышленного применения с выходной мощностью 751,2 Вт.
SP-750-24 представляет собой одно-выходной AC/DC источник питания серии SP-750 мощностью 751,2 Вт с выходным напряжением 24 В, активной коррекцией коэффициента мощности, функциями дистанционного включения и дистанционного контроля, а также защитами от перегрузки, перенапряжения и перегрева.
Расшифровка обозначения SP-750-24
| Обозначение | Расшифровка |
| SP | Серия источников питания Mean Well SP |
| 750 | Номинальная мощность серии 750 Вт |
| 24 | Выходное номинальное напряжение 24 В |
Краткие особенности
- Универсальный вход переменного тока.
- Полный диапазон входного напряжения.
- Активное ограничение пускового тока.
- Встроенная активная коррекция коэффициента мощности.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенным вентилятором на шарикоподшипнике постоянного тока.
- Высокая удельная мощность: 5,48 inch³.
- Встроенная схема ограничения постоянного тока.
- Сигнальные выходы power good / power fail.
- Встроенное дистанционное включение и выключение.
- Встроенная функция дистанционного контроля.
Применение
- Промышленные системы питания.
- Автоматизация и управление.
- Электронное оборудование с требованием стабильного источника 24 В.
- Системы с дистанционным управлением питанием и сигнализацией состояния.
Основные электрические параметры
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 31,3 А |
| Диапазон выходного тока | 0…31,3 А |
| Номинальная мощность | 751,2 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон подстройки выходного напряжения | 22…26,4 В |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±0,2% |
| Установка, время нарастания | 1500 мс, 50 мс при 230 В AC; 1500 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 90…264 В AC / 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| КПД тип. | 89% |
| Входной ток тип. | 4,2 А при 230 В AC |
| Пусковой ток тип. | 45 А при 230 В AC |
| Ток утечки | <2,0 мА при 240 В AC |
| Коэффициент мощности тип. | >0,96 при 230 В AC |
Защитные функции
| Перегрузка | 105…125% от номинальной выходной мощности; режим постоянного ограничения тока, после 3 с переход в hiccup |
| Перенапряжение | 27,6…32,4 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функциональные возможности
| Дистанционное управление | RC+/RC-: короткое замыкание — включение; разомкнуто — выключение |
| Сигнал Power Good / Fail | 50 мс / 1 мс |
| Дистанционная обратная связь | Поддерживается |
Условия эксплуатации
| Рабочая температура | -20…+60 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | 0,05%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Эмиссия | EN55011 (CISPR11), EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2, EN61204-3, уровень тяжелой промышленности, критерий A |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Конструктивные данные
| Габариты | 278 × 127 × 63,5 мм |
| Масса | 2,9 кг |
| Упаковка | 6 шт. / 18,4 кг / 0,98 CUFT |
| MTBF | 105,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение
Входная клемма переменного тока: 1 — FG; 2 — AC/N; 3 — AC/L.
Выходная клемма постоянного тока: 1 — выход +V; 2 — выход -V.
Клеммы управления: NC, -S, G, RC-, RC+, PF, +S, NC. Сопряженный разъем: MOLEX 5557-NR; обжимная клемма: MOLEX 5556.
Примечания
1. Все параметры, не отмеченные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, зашунтированного параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, регулирование по сети и регулирование по нагрузке.
4. Блок питания не имеет выходного сигнала, если соединение короткого замыкания между RC+ и RC- не выполнено.
5. Блок питания рассматривается как компонент, который должен быть установлен в конечное оборудование. Все испытания ЭМС проводились на металлической пластине толщиной 1 мм, размером 360 мм × 360 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС после установки в систему.
6. Дерейтирование температуры окружающей среды: 3,5%/1000 м для моделей без вентилятора и 5%/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
