SP-750-27

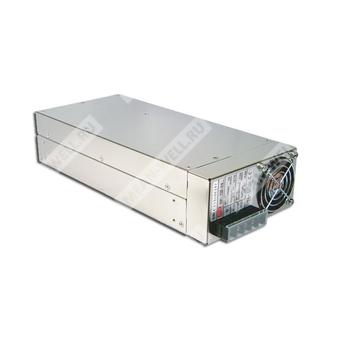

SP-750-27 — импульсный источник питания 27 В для промышленного применения с мощностью 750,6 Вт.
Расшифровка партномера
| Позиция | Расшифровка |
| SP | Серия источников питания |
| 750 | Номинальный уровень мощности 750 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Общее назначение
SP-750-27 — одноканальный импульсный источник питания с активной коррекцией коэффициента мощности, предназначенный для питания промышленной и электронной аппаратуры постоянным напряжением 27 В.
Особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Активный ограничитель пускового броска тока.
- Встроенная активная коррекция коэффициента мощности.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным DC-вентилятором на шарикоподшипнике.
- Высокая удельная мощность.
- Встроенный узел ограничения постоянного тока.
- Сигнал Power Good / Fail.
- Дистанционное включение / выключение.
- Функция дистанционного измерения напряжения.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 27 В |
| Номинальный ток | 27,8 А |
| Диапазон выходного тока | 0 ~ 27,8 А |
| Номинальная мощность | 750,6 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон подстройки выходного напряжения | 24 ~ 30 В |
| Допуск выходного напряжения | ±0,2% |
| Стабилизация по сети | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 1500 мс, 30 мс при 230 В AC; 1500 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC, 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент полезного действия, тип. | 89% |
| Потребляемый ток, тип. | 4,2 А при 230 В AC |
| Потребляемый ток, тип. | 8,8 А при 115 В AC |
| Пусковой ток, тип. | 45 А при 230 В AC |
| Пусковой ток, тип. | 27 А при 115 В AC |
| Ток утечки | < 2,0 мА при 240 В AC |
| Коэффициент мощности, тип. | PF > 0,96 при 230 В AC; PF > 0,99 при 115 В AC, при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 125% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, переход в режим hiccup через 3 с |
| Защита от перенапряжения | 27,6 ~ 32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Сигналы и управление
| Параметр | Значение |
| Дистанционное управление | RC+/RC-: замыкание — включение, размыкание — выключение |
| Сигнал Power Good / Fail | 50 мс / 1 мс |
| Удалённое измерение | Поддерживается |
| Минимальная нагрузка при работе сигнала Power Fail | Более 3% от общей выходной нагрузки |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C, с учётом кривой дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | 0,05% / °C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2 G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение I/P-O/P | 3 кВ AC |
| Испытательное напряжение I/P-FG | 2 кВ AC |
| Испытательное напряжение O/P-FG | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность
| Параметр | Значение |
| MTBF | 105,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и упаковка
| Параметр | Значение |
| Габаритные размеры | 278 × 127 × 63,5 мм (Д × Ш × В) |
| Масса | 2,9 кг |
| Упаковка | 6 шт. в упаковке; 18,4 кг; 0,98 куб. фута |
Подключение
Входной клеммник переменного тока: 1 — FG, 2 — AC/N, 3 — AC/L.
Выходной клеммник постоянного тока: 1 — DC OUTPUT +V, 2 — DC OUTPUT -V.
Контрольный разъём: 1 — NC, 2 — -S, 3 — G, 4 — RC-, 5 — NC, 6 — PF, 7 — +S, 8 — RC+.
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, оконцованного 0,1 мкФ и 47 мкФ параллельно включёнными конденсаторами.
3. Допуск включает установку по напряжению, регулирование по линии и регулирование по нагрузке.
4. Источник питания не имеет выходного напряжения, если разомкнута перемычка между RC+ и RC-.
5. Источник питания рассматривается как компонент, который должен устанавливаться в составе конечного оборудования. Испытания ЭМС выполнены при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно повторно подтверждать соответствие требованиям ЭМС. Для рекомендаций по проведению испытаний следует использовать методику испытаний компонентных источников питания.
6. Дерейтинг по температуре окружающей среды: для безвентиляторных моделей при увеличении высоты над уровнем моря выше 2000 м; для моделей с вентилятором — при увеличении высоты над уровнем моря выше 5000 м.
