SP-750-48

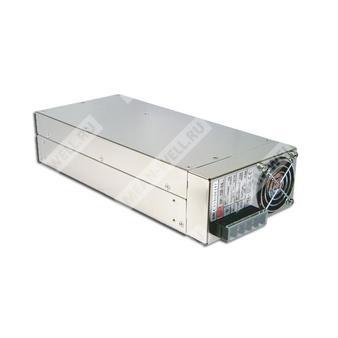

SP-750-48 - импульсный источник питания 48 В мощностью 750 Вт для промышленного применения.
Назначение и краткое описание
SP-750-48 представляет собой одно выходной импульсный источник питания AC/DC промышленного класса с универсальным входом переменного и постоянного тока, активной коррекцией коэффициента мощности, принудительным воздушным охлаждением и набором защит по перегрузке, перенапряжению и перегреву. Модель SP-750-48 обеспечивает стабилизированное выходное напряжение 48 В для питания промышленной автоматики, телекоммуникационного и электронного оборудования.
Расшифровка партномера
| Обозначение | Расшифровка |
| SP | Серия источников питания Mean Well SP |
| 750 | Номинальная мощность 750 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Особенности
- Универсальный вход AC / полный диапазон.
- Активное ограничение пускового тока по входу переменного тока.
- Встроенная активная коррекция коэффициента мощности, PF > 0,96.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение принудительным воздушным потоком встроенным вентилятором на двух шарикоподшипниках.
- Высокая удельная мощность: 5,48 Вт/дюйм³.
- Встроенная схема ограничения постоянным током.
- Сигнал Power Good / Fail.
- Встроенное дистанционное включение / выключение.
- Встроенная функция удалённого измерения напряжения на нагрузке.
- 3 года гарантии.
Области применения
Промышленные системы управления, средства автоматики, электронное оборудование, телекоммуникационные узлы, системы питания нагрузок постоянного тока 48 В.
Основные параметры
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 15,7 А |
| Диапазон тока | 0 ~ 15,7 А |
| Номинальная мощность | 753,6 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон регулировки выходного напряжения | 43 ~ 56 В |
| Точность установки напряжения | ±1,0% |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска, нарастания | 1500 мс, 30 мс / 230 В AC; 1500 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,96 при 230 В AC; PF > 0,99 при 115 В AC, при полной нагрузке |
| КПД | 90% |
| Ток потребления | 4,2 А / 230 В AC |
| Пусковой ток | 45 А / 230 В AC |
| Ток утечки | < 2,0 мА / 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 125% от номинальной выходной мощности |
| Переход в режим защиты при перегрузке | Ограничение постоянным током, после 3 с блок питания переходит в режим прерывистой работы |
| Перенапряжение | 57,6 ~ 67,2 В |
| Переход в режим защиты при перенапряжении | Выходное напряжение отключается, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные сигналы и управление
| Параметр | Значение |
| Дистанционное управление | RC+/RC- замкнуты — включение; RC+/RC- разомкнуты — выключение |
| Сигнал Power Good / Fail | 50 мс / 1 мс |
| Удалённое измерение | Есть, по клеммам +S и -S |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C, с учётом дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,05% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин / цикл, 60 мин по осям X, Y, Z |
Надёжность и габариты
| Параметр | Значение |
| MTBF | 105,4 тыс. ч минимум, по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 278 × 127 × 63,5 мм (Д × Ш × В) |
| Масса | 2,9 кг |
| Упаковка | 6 шт. / 18,4 кг / 0,98 куб. фута |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с помощью витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает настройку, регулирование по линии и регулирование по нагрузке.
4. Источник питания не имеет выходного напряжения при разомкнутом цепи короткого замыкания между клеммами RC+ и RC-.
5. Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Все испытания ЭМС выполняются при монтаже блока на металлическую пластину размером 360 мм × 360 мм и толщиной 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС. Подробности по проведению испытаний компонентов источников питания следует смотреть в руководстве по испытаниям ЭМС на сайте производителя.
6. Дерейтинг температуры окружающей среды: 3,5 °C на 1000 м при использовании моделей без вентилятора и 5 °C на 1000 м при использовании моделей с вентилятором для высоты эксплуатации выше 2000 м.
Подключение и разъёмы
| Назначение | Контакты |
| Вход AC | 1 — FG; 2 — AC/N; 3 — AC/L |
| Выход DC | 1 — DC OUTPUT +V; 2 — DC OUTPUT -V |
| Клеммы управления | 1 — NC; 2 — -S; 3 — G; 4 — RC-; 5 — NC; 6 — PF; 7 — +S; 8 — RC+ |
