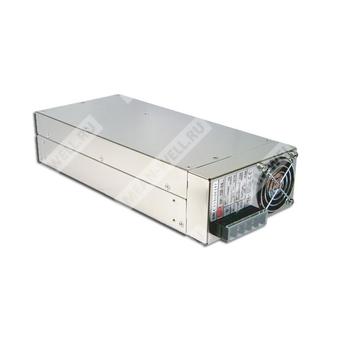

SP-750-5 - импульсный источник питания 5 В, 600 Вт, 120 А с активным PFC и защитами.
Назначение и краткое описание
SP-750-5 представляет собой однотактный промышленный источник питания переменного/постоянного тока серии SP-750 с одним выходом на 5 В. Изделие предназначено для питания нагрузок постоянного тока в составе промышленной электроники, систем автоматизации, телекоммуникационного и вычислительного оборудования, а также других устройств, требующих стабилизированного низковольтного высокотокового питания.
Источник питания выполнен в металлическом корпусе, рассчитан на принудительное воздушное охлаждение встроенным вентилятором постоянного тока. Поддерживаются универсальный вход AC с широким диапазоном напряжения, активная коррекция коэффициента мощности, дистанционное включение/выключение, удалённый контроль выходного напряжения по схеме remote sense, а также сигнализация Power Good/Fail.
Расшифровка партномера
| Позиция | Расшифровка |
| SP | Серия импульсных источников питания Mean Well SP |
| 750 | Номинальная мощность класса 750 Вт |
| 5 | Номинальное выходное напряжение 5 В |
Особенности
- Универсальный вход AC / полный диапазон.
- Активное ограничение пускового броска тока по входу AC.
- Встроенная функция активной коррекции коэффициента мощности, PF > 0,96.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором с шарикоподшипником.
- Высокая удельная мощность 5,48 дюйм³/Вт.
- Встроенная схема ограничения тока в режиме постоянного тока.
- Выход сигнала Power Good/Fail.
- Встроенное дистанционное включение/выключение.
- Встроенная функция удалённой компенсации падения напряжения на проводах нагрузки.
Основные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный выходной ток | 120 А |
| Диапазон выходного тока | 0...120 А |
| Номинальная мощность | 600 Вт |
| Диапазон подстройки выходного напряжения | 4,75...5,5 В |
| Пульсации и шум | 120 мВ пик-пик |
| Точность стабилизации выходного напряжения | ±2,0% |
| Точность стабилизации по нагрузке | ±0,5% |
| Точность стабилизации по сети | ±2,0% |
| Время установки, время нарастания | 1500 мс, 50 мс при 230 В AC; 1500 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В AC; 127...370 В DC |
| Диапазон входной частоты | 47...63 Гц |
| Коэффициент полезного действия, тип. | 80% |
| Потребляемый ток, тип. | 8,8 А при 115 В AC; 4,2 А при 230 В AC |
| Пусковой ток, тип. | 27 А при 115 В AC; 45 А при 230 В AC |
| Ток утечки | < 2,0 мА при 240 В AC |
| Коэффициент мощности, тип. | PF > 0,96 при 230 В AC; PF > 0,99 при 115 В AC, при полной нагрузке |
Выход
| Параметр | Значение |
| Номинальный ток | 120 А |
| Диапазон тока | 0...120 А |
| Номинальная мощность | 600 Вт |
| Пульсации и шум, макс. | 120 мВ пик-пик |
| Диапазон регулировки напряжения | 4,75...5,5 В |
| Точность по напряжению | ±2,0% |
| Точность по нагрузке | ±0,5% |
| Точность по сети | ±2,0% |
| Защита от перегрузки | 105...125% от номинальной выходной мощности |
| Защита от перенапряжения | 5,75...6,75 В |
| Стабилизация при удалённой компенсации | Компенсация падения напряжения на проводах нагрузки по выводам +S / -S |
Защита
| Параметр | Значение |
| Перегрузка | Режим ограничения тока постоянного типа, после 3 с устройство переходит в режим hiccup |
| Перенапряжение | Выходное напряжение отключается, восстановление после повторного включения питания |
| Перегрев | Выходное напряжение отключается, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Удалённое включение/выключение | RC+ / RC- замкнуты — включение; RC+ / RC- разомкнуты — выключение |
| Сигнал Power Good/Fail | 50 мс / 1 мс |
| Удалённый контроль | RC+/RC- короткое замыкание — включение; RC+/RC- разомкнуты — выключение |
| Удалённая компенсация | Подключение по клеммам +S и -S |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20...+60 °C, с учётом кривой дерейтингa |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Электрическая прочность изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | Соответствие EN55011 (CISPR11), EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2, EN61204-3, уровень heavy industry, критерий A |
Надёжность, габариты и упаковка
| Параметр | Значение |
| Средняя наработка на отказ | 105,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 278 × 127 × 63,5 мм (Д × Ш × В) |
| Масса | 2,9 кг |
| Упаковка | 6 шт. / 18,4 кг / 0,98 куб. фута |
Назначение выводов
| Разъём | Контакт | Назначение |
| Входной клеммник AC | 1 | FG |
| Входной клеммник AC | 2 | AC/N |
| Входной клеммник AC | 3 | AC/L |
| Выходной клеммник DC | 1 | DC OUTPUT +V |
| Выходной клеммник DC | 2 | DC OUTPUT -V |
Примечания
| № | Содержание |
| 1 | Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает настройку, регулирование по сети и по нагрузке. |
| 4 | Источнику питания требуется внешний RC-цепь для корректного запуска и работы функции дистанционного управления; порядок подключения соответствует схеме. |
| 5 | Блок питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Все испытания EMC выполняются при монтаже на металлической пластине толщиной 1 мм размером 360 мм × 360 мм. |
| 6 | Дерейтинг по температуре окружающей среды: 3,5% на 1000 м для безвентиляторных моделей и 5% на 1000 м для моделей с вентилятором при высоте выше 2000 м. |
Клеммы и сигналы управления
Выводы управления включают удалённое включение RC+, RC-, удалённую компенсацию напряжения +S и -S, а также выход сигнала PF. Для работы по схеме удалённого контроля и сигнализации следует соблюдать полярность и назначение контактов согласно приведённой распиновке.
