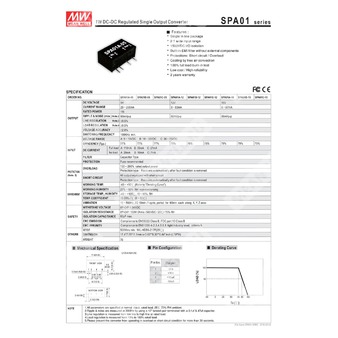

SPA01A-05 - миниатюрный изолированный DC/DC-преобразователь 1 Вт с одним стабилизированным выходом 5 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| SPA01 | Серия миниатюрных DC/DC-преобразователей мощностью 1 Вт |
| A | Исполнение с входным диапазоном 9…18 В постоянного тока |
| 05 | Номинальное выходное напряжение 5 В |
Назначение
SPA01A-05 — это 1-ваттный DC/DC-преобразователь с гальванической развязкой, предназначенный для преобразования входного постоянного напряжения в стабилизированное выходное напряжение 5 В в миниатюрных применениях промышленной и электронной аппаратуры.
Особенности
- Одноканальное выходное исполнение в линейном корпусе.
- Широкий диапазон входного напряжения.
- Изоляция входа и выхода 1500 В постоянного тока.
- Встроенный EMI-фильтр без внешних компонентов.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет свободной конвекции воздуха.
- Полная нагрузочная проверка.
- Низкая стоимость и высокая надежность.
- Компактное исполнение для печатного монтажа.
Выходные параметры
| Номинальное выходное напряжение | 5 В |
| Номинальная выходная мощность | 1 Вт |
| Диапазон выходного тока | 20…200 мА |
| Допуск по выходному напряжению | ±2,0% |
| Пульсации и шум, максимум | 60 мВ п-п |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Частота переключения | не менее 100 кГц |
Входные параметры
| Диапазон входного напряжения | 9…18 В постоянного тока |
| Входной ток при полной нагрузке | 110 мА |
| Входной ток без нагрузки | 20 мА |
| Фильтр на входе | Конденсаторного типа |
Энергетические характеристики
| КПД, типовое значение | 77% |
| Предельная перегрузка | 130…200% от номинальной выходной мощности |
Защита
| Защита от перегрузки | Есть |
| Тип защиты от перегрузки | Автоматическое восстановление после устранения аварийного режима |
| Защита от короткого замыкания | Есть, на всех выходах |
| Тип защиты от короткого замыкания | Автоматическое восстановление после устранения аварийного режима |
| Рекомендуемая защита на входе | Предохранитель |
Условия эксплуатации и хранения
| Рабочая температура | -40…+90 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+105 °C, 10…95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
Механическая устойчивость
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | вход/выход: 1,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Емкость изоляции | 80 пФ максимум |
Надежность
| MTBF | 500 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры
| Габариты | 17,4 × 7,75 × 11,1 мм |
| Габариты в дюймах | 0,69" × 0,30" × 0,44" (Д × Ш × В) |
Назначение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 4 | +Vout |
| 6 | -Vout |
Упаковка
| Количество в трубке | 28 шт. |
| Масса одной трубки | 140 г |
| Максимальное количество в коробке | 2800 шт. |
| Масса коробки | 14,8 кг |
| Размеры коробки | 600 × 230 × 220 мм |
| Стандартная упаковка | В трубках |
Соответствие стандартам
| Эмиссия ЭМС | Соответствие BS EN/EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011, EAC TP TC 004 для версии 48Vin |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре 25 °C, влажности 70% RH, если не оговорено иначе.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Пожалуйста, не допускайте работы преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
