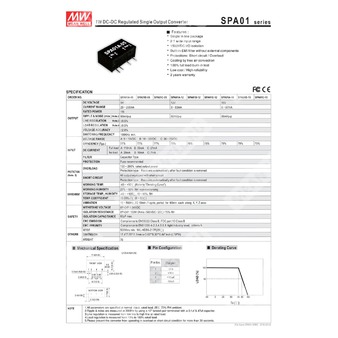

SPA01A-12 - миниатюрный изолированный DC/DC-преобразователь 1 Вт со стабилизированным однополярным выходом 12 В.
SPA01A-12 — это компактный преобразователь постоянного тока в постоянный ток серии SPA01 с одним стабилизированным выходом, предназначенный для локального питания узлов электронной аппаратуры при широком диапазоне входного напряжения и гальванической развязке входа и выхода.
Расшифровка партномера
| SPA01 | Серия 1 Вт DC/DC-преобразователей с одним выходом |
| A | Вариант входного диапазона A: 9 ~ 18 В DC |
| 12 | Номинальное выходное напряжение 12 В |
Особенности
- Исполнение в однорядном корпусе малого форм-фактора.
- Широкий диапазон входного напряжения.
- Гальваническая развязка входа и выхода 1500 В DC.
- Встроенный EMI-фильтр без внешних компонентов.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет свободной конвекции воздуха.
- 100% испытание на прогрев под полной нагрузкой.
- Низкая стоимость, высокая надежность.
Области применения
- Встраиваемые промышленные электронные устройства.
- Системы распределенного питания.
- Узлы автоматики и управления.
- Аппаратура связи и измерительная техника.
- Локальные вторичные источники питания для цифровых и аналоговых цепей.
Основные параметры
| Тип изделия | DC/DC-преобразователь с одним стабилизированным выходом |
| Номинальная выходная мощность | 1 Вт |
| Номинальное выходное напряжение | 12 В |
| Диапазон регулирования выходного напряжения | ±2,0% |
| Стабильность по линии | ±0,5% |
| Стабильность по нагрузке | ±0,5% |
| Пульсации и шум | 80 мВп-п |
| Частота переключения | Не менее 100 кГц |
| КПД тип. | 78% |
Вход
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 9 ~ 18 В DC |
| Входной ток без нагрузки | 10 мА |
| Входной ток при полной нагрузке | 55 мА |
| Фильтр | Конденсаторный тип |
| Защита по входу | Рекомендуется предохранитель |
Выход
| Номинальное выходное напряжение | 12 В DC |
| Диапазон выходного тока | 8 ~ 83 мА |
| Уровень пульсаций и шума | 80 мВп-п |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Точность выходного напряжения | ±2,0% |
| Перегрузка | 130 ~ 200% от номинальной выходной мощности |
Защиты
| Перегрузка | Тип защиты: автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Короткое замыкание | Тип защиты: автоматическое восстановление после устранения неисправности |
Электрическая изоляция и безопасность
| Испытательное напряжение изоляции вход-выход | 1,5 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Емкость изоляции | 80 пФ max. |
| Стандарты безопасности | EAC TP TC 020/2011, EAC TP TC 004 для типов на 48 В входа |
ЭМС
| Эмиссия | Соответствие BS EN/EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8; уровень light industry, критерий A, EAC TP TC 020 |
Условия эксплуатации
| Рабочая температура | -40 ~ +90 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения | -40 ~ +105 °C |
| Влажность хранения | 10% ~ 95% RH |
| Температурный коэффициент | ±0,05% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надежность
| MTBF | 500 тыс. ч min. по MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Размеры | 17,4 × 7,75 × 11,1 мм |
| Размеры в дюймах | 0,69 × 0,30 × 0,44 дюйма (Д × Ш × В) |
| Монтаж | Выводной монтаж |
| Конфигурация выводов |
1 — -Vin
2 — +Vin
4 — +Vout
6 — -Vout
|
Упаковка
| Масса одного изделия | 3 г |
| Упаковка в трубах | 28 шт. в трубе |
| Масса одной трубы | 140 г |
| Максимальное количество в коробке | 2800 шт. |
| Масса коробки | 14,8 кг |
| Тип упаковки | Стандартная трубная упаковка |
| Размеры коробки | 600 × 230 × 220 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной с конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от минимальной до максимальной нагрузки.
- Стабилизация по нагрузке измеряется при изменении нагрузки от 10% до 100% от номинальной.
- Не допускайте работы преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
- Для предотвращения повреждения рекомендуется использовать предохранитель на входе.
