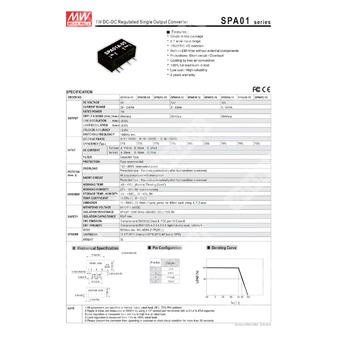

SPA01A-15 — изолированный 1-Вт DC-DC преобразователь с одним выходом на 15 В.
Назначение
SPA01A-15 представляет собой миниатюрный изолированный DC-DC преобразователь серии SPA01 с одним стабилизированным выходом, предназначенный для преобразования постоянного напряжения широкого входного диапазона в регулируемое выходное напряжение 15 В при мощности 1 Вт.
Особенности
- Однокорпусное исполнение в линейном корпусе.
- Широкий диапазон входного напряжения 36–75 ВDC для исполнения A.
- Гальваническая развязка входа и выхода 1500 ВDC.
- Встроенный EMI-фильтр без внешних компонентов.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Полная проверка на 100% при испытании на прожиг.
- Низкая стоимость и высокая надёжность.
- Межсервисный интервал MTBF: 500 тыс. ч минимум по MIL-HDBK-217F при 25 °C.
Расшифровка партномера
| Позиция в обозначении | Значение |
| SPA01 | Серия DC-DC преобразователей SPA01, мощность 1 Вт |
| A | Исполнение с широким диапазоном входного напряжения 36–75 ВDC |
| 15 | Номинальное выходное напряжение 15 В |
Параметры изделия
| Параметр | Значение |
| Серия | SPA01 |
| Партномер | SPA01A-15 |
| Тип | Регулируемый DC-DC преобразователь с одним выходом |
| Выходная мощность | 1 Вт |
| Тип корпуса | Миниатюрный линейный корпус |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 36–75 ВDC |
| Номинальное входное напряжение для исполнения A | 48 ВDC |
| Входной ток при полной нагрузке | 27 мА |
| Входной ток без нагрузки | 7 мА |
| Фильтр | Конденсаторного типа |
| Защита по входу | Рекомендуется предохранитель |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Диапазон выходного тока | 6–67 мА |
| Выходная мощность | 1 Вт |
| Пульсации и шум | 80 мВп-п |
| Стабилизация по линии | ±0,5 % |
| Стабилизация по нагрузке | ±0,5 % |
| Точность выходного напряжения | ±2,0 % |
| Частота переключения | Не менее 100 кГц |
Защита
| Параметр | Значение |
| Перегрузка | 130–200 % от номинальной выходной мощности |
| Тип защиты при перегрузке | Автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты при коротком замыкании | Автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+90 °C |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Температура хранения и влажность | -40…+105 °C, 10–95 % RH |
| Температурный коэффициент | ±0,05 %/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2 G, по 10 мин./цикл, продолжительность 60 мин. по осям X, Y, Z |
Безопасность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1500 ВDC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 ВDC / 25 °C / 70 % RH |
| Ёмкость изоляции | 80 пФ максимум |
| Стандарты безопасности | EAC TP TC 020/2011, EAC TP TC 004 только для исполнения 48 Vin |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8; уровень для лёгкой промышленности, критерий A; EAC TP TC 020 |
Габариты
| Параметр | Значение |
| Размеры | 17,4 × 7,75 × 11,1 мм |
| Размеры в дюймах | 0,69 × 0,30 × 0,44 дюйма (Д × Ш × В) |
| Единица упаковки | 3 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 4 | +Vout |
| 6 | -Vout |
Упаковка
| Параметр | Значение |
| Минимальная партия в трубке | 28 шт. |
| Масса одной трубки | 140 г |
| Максимальное количество в картонной коробке | 2800 шт. |
| Масса картонной коробки | 14,8 кг |
| Размеры картонной коробки | L600 × W230 × H220 мм |
| Тип упаковки | Стандартная трубочная упаковка |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70 % RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от низкого до высокого входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10 % до 100 % номинальной нагрузки.
- Изделие должно быть защищено от работы в условиях перегрузки или короткого замыкания более 30 секунд.
