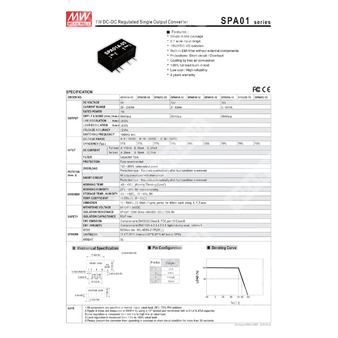

SPA01B-05 - DC-DC преобразователь с одним регулируемым выходом мощностью 1 Вт.
Расшифровка партномера
| Позиция обозначения | Расшифровка |
| SPA01 | Серия DC-DC преобразователей с одним регулируемым выходом, мощность 1 Вт |
| B | Диапазон входного напряжения: 18–36 В DC |
| 05 | Номинальное выходное напряжение: 5 В |
Краткое описание
SPA01B-05 — миниатюрный изолированный DC-DC преобразователь для преобразования постоянного напряжения 18–36 В в стабилизированное выходное напряжение 5 В при мощности до 1 Вт. Изделие предназначено для применения в промышленной электронике, схемах распределённого питания и узлах, где требуется гальванически развязанное питание малой мощности.
Особенности
- Компоновка с одним выходом в корпусе с выводами в одну линию.
- Широкий диапазон входного напряжения 18–36 В DC.
- Гальваническая развязка входа и выхода 1500 В DC.
- Встроенный EMI-фильтр без внешних компонентов.
- Защита от перегрузки и короткого замыкания.
- Охлаждение за счёт свободной конвекции воздуха.
- Полная проверка на 100% нагрузочное испытание при производстве.
- Низкая стоимость при высокой надёжности.
Применение
Применяется в промышленной электронике, распределённых системах питания, измерительной аппаратуре, телекоммуникационном оборудовании, маломощных изолированных узлах питания и других устройствах, где требуется стабилизированное напряжение 5 В при ограниченной мощности.
Электрические параметры
| Параметр | Значение |
| Номинальное входное напряжение | 18–36 В DC |
| Номинальное выходное напряжение | 5 В DC |
| Диапазон входного напряжения | 18–36 В DC |
| Номинальная выходная мощность | 1 Вт |
| Диапазон выходного тока | 20–200 мА |
| Пульсации и шум, максимум | 80 мВпик-пик |
| Регулирование по линии | ±0,5 % |
| Регулирование по нагрузке | ±0,5 % |
| Точность выходного напряжения | ±2,0 % |
| Частота переключения | Не менее 100 кГц |
| КПД, типовое значение | 77 % |
| Входной ток при полной нагрузке | 55 мА |
| Входной ток без нагрузки | 10 мА |
| Фильтр | Конденсаторного типа |
| Защита | Рекомендуется предохранитель |
Защита
| Параметр | Значение |
| Перегрузка | 130–200 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты от короткого замыкания | Автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+90 °C |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Температура хранения и влажность хранения | -40…+105 °C, 10–95 % RH |
| Температурный коэффициент | ±0,05 %/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2 G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Параметры безопасности
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм минимум при 500 В DC / 25 °C / 70 % RH |
| Ёмкость изоляции | 80 пФ максимум |
| Стандарты безопасности | EAC TP TC 020/2011 (для типа 48 Vin также EAC TP TC 004) — одобрено |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, уровень для лёгкой промышленности, критерий A, EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 500 тыс. часов минимум, расчёт по MIL-HDBK-217F (25 °C) |
Габариты
| Параметр | Значение |
| Размеры корпуса | 17,4 × 7,75 × 11,1 мм |
| Размеры корпуса в дюймах | 0,69 × 0,30 × 0,44 дюйма |
| Ориентация размеров | Длина × ширина × высота |
Распиновка
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 4 | +Vout |
| 6 | -Vout |
Упаковка
| Параметр | Значение |
| Вид поставки | Стандартная трубчатая упаковка |
| Количество в трубке | 28 шт. |
| Масса одной трубки | 140 г |
| Максимальное количество в коробке | 2800 шт. |
| Масса коробки | 14,8 кг |
| Размер коробки | 600 × 230 × 220 мм |
| Размер трубки | 530 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и относительной влажности 70 %.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной конденсатором 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10 % до 100 % номинальной нагрузки.
- Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
