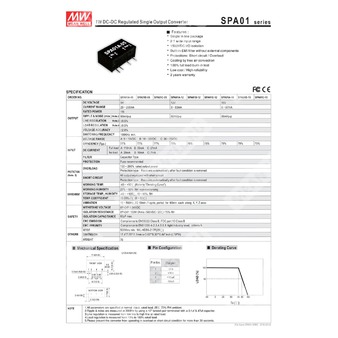

SPA01B-12 — изолированный DC-DC преобразователь 1 Вт с выходным напряжением 12 В для промышленной электроники.
Расшифровка партномера
| Позиция | Значение |
| SPA01 | Серия миниатюрных DC-DC преобразователей мощностью 1 Вт |
| B | Диапазон входного напряжения 18–36 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В |
Назначение и общие сведения
SPA01B-12 — это миниатюрный изолированный DC-DC преобразователь с одним выходом, предназначенный для получения стабилизированного напряжения 12 В из источника постоянного тока с широким входным диапазоном 18–36 В. Изделие выполнено в компактном корпусе для монтажа в аппаратуре промышленной и электронной техники.
По данным документа, модуль обеспечивает гальваническую развязку входа и выхода, встроенный EMI-фильтр без внешних компонентов, защиту от перегрузки и короткого замыкания, а также естественное охлаждение за счёт конвекции воздуха. Изделие относится к серии SPA01 и рассчитано на применение в оборудовании, где требуется малогабаритный изолированный источник вторичного питания.
Особенности
- Одноканальный модуль в линейном корпусе.
- Широкий диапазон входного напряжения 18–36 В постоянного тока.
- Изоляция входа и выхода 1500 В DC.
- Встроенный EMI-фильтр без внешних компонентов.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Охлаждение свободной конвекцией воздуха.
- 100% испытание наработкой под полной нагрузкой.
- Низкая стоимость и высокая надёжность.
Область применения
Преобразователь применяется в промышленной электронике, системах распределённого питания, измерительной и управляющей аппаратуре, а также в прочих устройствах, где требуется изолированное стабилизированное напряжение 12 В при ограниченных габаритах.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальная выходная мощность | 1 Вт |
| Диапазон выходного тока | 8–83 мА |
| Пульсации и шум | 80 мВ п-п |
| Точность выходного напряжения | ±2,0 % |
| Стабилизация по линии | ±0,5 % |
| Стабилизация по нагрузке | ±0,5 % |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 18–36 В DC |
| Частота переключения | не менее 100 кГц |
| Потребляемый входной ток при полной нагрузке | 55 мА |
| Потребляемый входной ток без нагрузки | 10 мА |
| Фильтр | конденсаторного типа |
| Защита по входу | рекомендуется предохранитель |
Защиты
| Параметр | Значение |
| Перегрузка | 130–200 % от номинальной выходной мощности |
| Тип защиты от перегрузки | автоматическое восстановление после устранения неисправности |
| Короткое замыкание | все выходы защищены от короткого замыкания |
| Тип защиты от короткого замыкания | автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Ёмкость изоляции | не более 80 пФ |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | от -40 до +90 °C |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Температура и влажность хранения | от -40 до +105 °C, 10–95 % RH |
| Температурный коэффициент | ±0,05 %/°C в диапазоне 0–50 °C |
| Вибростойкость | 10–500 Гц, 2G, по 10 мин на цикл, по 60 мин на каждую ось X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум |
| Метод оценки | MIL-HDBK-217F (25 °C) |
Размеры
| Параметр | Значение |
| Габариты корпуса | 17,4 × 7,75 × 11,1 мм |
| Габариты корпуса в дюймах | 0,69 × 0,30 × 0,44 дюйма |
| Обозначение размеров | Д × Ш × В |
Подключение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 4 | +Vout |
| 6 | -Vout |
Примечания
| 1 | Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре 25 °C и относительной влажности 70 %. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Стабилизация по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке. |
| 4 | Стабилизация по нагрузке измеряется от 10 % до 100 % номинальной нагрузки. |
| 5 | Перед включением преобразователя после перегрузки или короткого замыкания необходимо устранить неисправность более чем на 30 секунд. |
Упаковка
| Параметр | Значение |
| Количество в трубке | 28 шт. |
| Масса одной трубки | 140 г |
| Максимальное количество в коробке | 2800 шт. |
| Масса коробки | 14,8 кг |
| Размеры коробки | 600 × 230 × 220 мм |
Стандарты и соответствие
Соответствует требованиям BS EN/EN55032 Class B, FCC part 15 Class B, EAC TP TC 020. Устойчивость к помехам: BS EN/EN61000-4-2, 3, 4, 5, 6, 8, уровень для лёгкой промышленности, критерий A, EAC TP TC 020.
Стандарты безопасности
Одобрено по EAC TP TC 020/2011, а для исполнения на 48 В входа — также по EAC TP TC 004.
