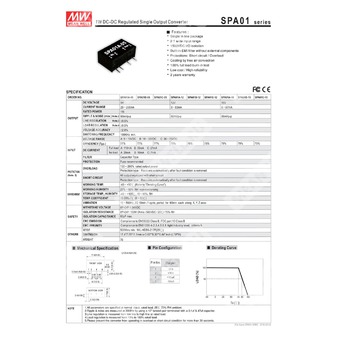

SPA01B-15 - изолированный DC/DC преобразователь 1 Вт с одним выходом на 15 В для промышленной аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| SPA01 | Серия изолированных преобразователей DC/DC мощностью 1 Вт, один выход |
| B | Исполнение с входным диапазоном 18 ~ 36 В DC |
| 15 | Номинальное выходное напряжение 15 В |
Назначение
Компонент SPA01B-15 представляет собой миниатюрный регламентированный изолированный преобразователь постоянного тока в постоянный ток серии SPA01, предназначенный для формирования стабилизированного напряжения 15 В из входной сети 18 ~ 36 В DC при мощности до 1 Вт.
Особенности
- Однокорпусное исполнение с однорядным расположением выводов.
- Широкий диапазон входного напряжения 18 ~ 36 В DC.
- Гальваническая развязка вход/выход 1500 В DC.
- Встроенный EMI-фильтр без внешних компонентов.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет свободной конвекции воздуха.
- Полная проверка на 100 % нагрузке в процессе burn-in.
- Высокая надежность и низкая стоимость.
Вход
| Параметр | Значение |
|---|
| Номинальное входное напряжение | 18 ~ 36 В DC |
| Диапазон входного напряжения для серии | A: 9 ~ 18 В DC; B: 18 ~ 36 В DC; C: 36 ~ 75 В DC |
| Входной ток при полной нагрузке | 55 мА |
| Входной ток без нагрузки | 10 мА |
| Фильтр | Конденсаторного типа |
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 15 В |
| Диапазон выходных напряжений серии | 5 В, 12 В, 15 В |
| Диапазон выходного тока | 6 ~ 67 мА |
| Номинальная выходная мощность | 1 Вт |
| Пульсации и шум | 80 мВ пик-пик |
| Погрешность выходного напряжения | ±2,0 % |
| Стабилизация по линии | ±0,5 % |
| Стабилизация по нагрузке | ±0,5 % |
| Частота переключения | Не менее 100 кГц |
| КПД, типовое значение | 79 % |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 130 ~ 200 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты от короткого замыкания | Автоматическое восстановление после устранения аварийного состояния |
| Предохранитель | Рекомендуется |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции вход/выход | 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм минимум при 500 В DC, 25 °C, 70 % RH |
| Межобмоточная/междуцепная емкость изоляции | 80 пФ максимум |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -40 ~ +90 °C |
| Рабочая температура с учетом дерейтирования | См. кривую дерейтирования |
| Рабочая влажность | 20 % ~ 90 % RH, без конденсации |
| Температура и влажность хранения | -40 ~ +105 °C, 10 % ~ 95 % RH |
| Температурный коэффициент | ±0,05 %/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Соответствие требованиям
| Параметр | Значение |
|---|
| ЭМС, излучаемые помехи | Соответствие BS EN/EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| ЭМС, помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
| Безопасность | Соответствие EAC TP TC 020/2011, для версии 48Vin также EAC TP TC 004 |
Надежность
| Параметр | Значение |
|---|
| MTBF | 500 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Конструктивные размеры
| Параметр | Значение |
|---|
| Габаритные размеры | 17,4 × 7,75 × 11,1 мм |
| Габаритные размеры в дюймах | 0,69" × 0,30" × 0,44" (Д × Ш × В) |
| Масса | 3 г |
Выводы
| Номер вывода | Назначение |
|---|
| 1 | -Vin |
| 2 | +Vin |
| 4 | +Vout |
| 6 | -Vout |
Упаковка
| Параметр | Значение |
|---|
| Стандартная упаковка | В трубках |
| Количество в трубке | 28 шт. |
| Количество в коробке | 2800 шт. |
| Масса одной трубки | 140 г |
| Масса одной коробки | 14,8 кг |
| Размеры коробки | 600 × 230 × 220 мм |
| Длина трубки | 530 мм |
Примечания
1. Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре 25 °C и относительной влажности 70 %.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
3. Стабилизация по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
4. Стабилизация по нагрузке измеряется от 10 % до 100 % номинальной нагрузки.
5. Не допускайте работу преобразователя при перегрузке или коротком замыкании более 30 секунд.
