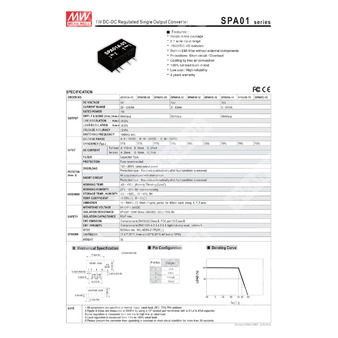

SPA01C-05 - миниатюрный изолированный DC-DC преобразователь 1 Вт с одиночным выходом 5 В для промышленной электроники.
Назначение и особенности
SPA01C-05 — это регламентированный DC-DC преобразователь серии SPA01 с одним выходом, предназначенный для преобразования постоянного входного напряжения в стабилизированное выходное напряжение 5 В при мощности 1 Вт. Модуль выполнен в компактном корпусе для печатного монтажа, имеет встроенный EMI-фильтр, гальваническую развязку входа и выхода 1500 В DC, а также встроенные защиты от перегрузки и короткого замыкания.
Расшифровка партномера
| Партномер | Расшифровка |
| SPA01 | Серия SPA01, регламентированный DC-DC преобразователь, мощность 1 Вт |
| C | Входной диапазон C: 36…75 В DC |
| 05 | Выходное напряжение 5 В |
Ключевые особенности
- Одноканальный преобразователь в миниатюрном корпусе.
- Широкий входной диапазон 36…75 В DC.
- Изоляция вход/выход: 1500 В DC.
- Встроенный EMI-фильтр без внешних компонентов.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет свободной конвекции воздуха.
- Полная нагрузочная проверка при производстве.
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 36…75 В DC |
| Диапазон входного напряжения | 36…75 В DC |
| Входной ток, полная нагрузка | 27 мА |
| Входной ток, холостой ход | 7 мА |
| Фильтр | Конденсаторного типа |
| Предохранитель | Рекомендуется |
| Частота переключения | Не менее 100 кГц |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В DC |
| Диапазон выходного тока | 6…67 мА |
| Номинальная выходная мощность | 1 Вт |
| Пульсации и шум | 80 мВ п-п |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Точность выходного напряжения | ±2,0% |
| Перегрузка | 130…200% от номинальной выходной мощности |
| Тип защиты от перегрузки | Автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты от короткого замыкания | Автоматическое восстановление после устранения неисправности |
Эксплуатационные характеристики
| Параметр | Значение |
| Рабочая температура | -40…+90 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -40…+105 °C, 10…95% RH |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Межобмоточная емкость | 80 пФ max. |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8; уровень для легкой промышленности, критерий A; EAC TP TC 020 |
Надежность
| Параметр | Значение |
| MTBF | 500 тыс. ч min. по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 17,4 × 7,75 × 11,1 мм |
| Габаритные размеры в дюймах | 0,69 × 0,30 × 0,44" |
| Корпус | 17,4 × 7,75 × 11,1 мм, L × W × H |
| Схема выводов | 4 вывода |
Конфигурация выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 4 | +Vout |
| 6 | -Vout |
Условия среды и дерейтинг
При температуре окружающей среды выше 85 °C требуется снижение нагрузки согласно графику дерейтирования. Номинальная нагрузка допускается в диапазоне приблизительно до 85 °C, далее нагрузка должна уменьшаться до 0% к 100 °C.
Сертификация и соответствие
Соответствие BS EN/EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020. Сертификация по стандартам безопасности: EAC TP TC 020/2011, а для исполнения на 48 В входа — EAC TP TC 004.
Упаковка
| Параметр | Значение |
| Стандартная групповая упаковка | Трубка |
| Количество в трубке | 28 шт. |
| Масса одной трубки | 140 г |
| Максимальное количество в коробке | 2800 шт. |
| Масса коробки | 14,8 кг |
| Размер коробки | 600 × 230 × 220 мм |
| Шаг/параметры трубки | 530 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Для предотвращения выхода из строя не допускается эксплуатация в режиме перегрузки или короткого замыкания более 30 секунд.
