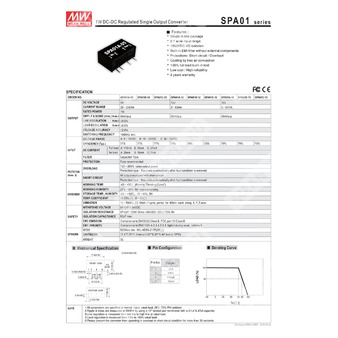

SPA01C-12
SPA01C-12 - изолированный DC-DC преобразователь мощностью 1 Вт с выходным напряжением 12 В.
Расшифровка партномера
| Параметр | Расшифровка |
| SPA01 | Серия изолированных DC-DC преобразователей мощностью 1 Вт |
| C | Входной диапазон 36–75 В постоянного тока |
| 12 | Выходное напряжение 12 В |
Назначение и особенности
SPA01C-12 — это миниатюрный модульный DC-DC преобразователь с одним выходом, предназначенный для построения локальных источников питания в промышленной и электронной аппаратуре. Компонент обеспечивает гальваническую развязку входа и выхода, стабилизированное выходное напряжение и работу в широком диапазоне входного напряжения.
- Однокорпусное исполнение в линейном формате.
- Входной диапазон 2:1.
- Изоляция вход/выход 1500 В постоянного тока.
- Встроенный EMI-фильтр без внешних компонентов.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на полную нагрузку в течение 100% времени.
- Низкая стоимость и высокая надежность.
- Промышленный температурный диапазон.
Параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальная мощность | 1 Вт |
| Допуск выходного напряжения | ±2,0% |
| Пульсации и шум | 80 мВ п-п |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Диапазон тока нагрузки | 8–83 мА |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 36–75 В постоянного тока |
| Частота преобразования | Не менее 100 кГц |
| Потребляемый ток без нагрузки | 10 мА |
| Потребляемый ток при полной нагрузке | 55 мА |
| Фильтр | Капаситивный тип |
| Защита по входу | Рекомендуется предохранитель |
Защиты
| Параметр | Значение |
| Перегрузка | 130–200% от номинальной выходной мощности |
| Поведение при перегрузке | Автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Поведение при коротком замыкании | Автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −40…+90 °C |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Температура хранения и влажность | −40…+105 °C, 10%…95% RH |
| Температурный коэффициент | ±0,05% / °C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Безопасность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 1,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ максимум |
| Соответствие по ЭМС излучению | BS EN/EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Соответствие по ЭМС помехоустойчивости | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 (EAC TP TC 004 для версии на 48 В входного напряжения) |
Прочие параметры
| Параметр | Значение |
| MTBF | Не менее 500 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габариты | 17,4 × 7,75 × 11,1 мм |
| Габариты в дюймах | 0,69 × 0,30 × 0,44" |
| Масса | 3 г |
Механические параметры
| Параметр | Значение |
| Размер корпуса | 17,4 × 7,75 × 11,1 мм |
| Монтажное исполнение | Через отверстия |
| Распиновка | 1 — −Vin, 2 — +Vin, 4 — +Vout, 6 — −Vout |
Примечания
1. Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно конденсатором 0,1 мкФ и 47 мкФ.
3. Регулирование по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
4. Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
5. Для предотвращения повреждения преобразователя при перегрузке или коротком замыкании рекомендуется исключать данные режимы более чем на 30 секунд.
Упаковка
| Параметр | Значение |
| Количество в тубе | 28 шт. |
| Масса одной тубы | 140 г |
| Количество в коробке | 2800 шт. |
| Масса коробки | 14,8 кг |
| Размер коробки | 600 × 230 × 220 мм |
