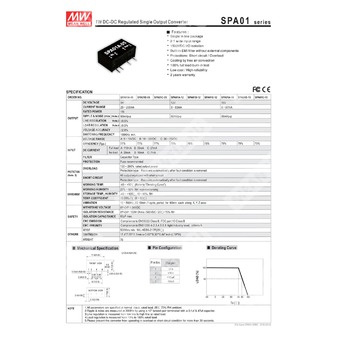

SPA01C-15 - изолированный DC-DC преобразователь на 1 Вт со стабилизированным выходом 15 В.
Расшифровка партномера
| Партномер | Расшифровка |
| SPA01 | Серия компактных изолированных DC-DC преобразователей мощностью 1 Вт |
| C | Входной диапазон C: 36 ~ 75 В постоянного тока |
| 15 | Выходное напряжение 15 В постоянного тока |
Назначение и особенности
SPA01C-15 — это компактный изолированный DC-DC преобразователь серии SPA01 для преобразования постоянного напряжения с широкого входного диапазона в стабилизированное выходное напряжение 15 В. Изделие выполнено в однорядном корпусе для монтажа в печатную плату, предназначено для применения в промышленной электронике и других системах, где требуется гальваническая развязка, компактные габариты и высокий уровень надежности.
Особенности
- Однорядное исполнение в компактном корпусе.
- Широкий входной диапазон 36 ~ 75 В постоянного тока.
- Гальваническая развязка входа и выхода 1,5 кВ постоянного тока.
- Встроенный ЭМС-фильтр без внешних компонентов.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет свободной конвекции воздуха.
- 100 % контроль при испытании наработки под нагрузкой.
- Низкая стоимость при высокой надежности.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальная мощность | 1 Вт |
| Диапазон регулирования напряжения | ±2,0 % |
| Пульсации и шум, максимум | 80 мВп-п |
| Нестабильность по входному напряжению | ±0,5 % |
| Нестабильность по нагрузке | ±0,5 % |
| Частота преобразования | не менее 100 кГц |
| Диапазон токов нагрузки | 6 ~ 67 мА |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 36 ~ 75 В постоянного тока |
| Входной ток при полной нагрузке | 27 мА |
| Входной ток без нагрузки | 7 мА |
| Тип входного фильтра | Конденсаторный |
| Рекомендуемая защита | Предохранитель |
Защита
| Параметр | Значение |
| Перегрузка | 130 ~ 200 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты от короткого замыкания | Автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40 ~ +90 °C |
| Рабочая влажность | 20 % ~ 90 % RH, без конденсации |
| Температура хранения | -40 ~ +105 °C |
| Влажность хранения | 10 % ~ 95 % RH |
| Температурный коэффициент | ±0,05 %/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2 G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Параметры изоляции и безопасности
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
| Изоляционная емкость | 80 пФ максимум |
| Нормативы безопасности | EAC TP TC 020/2011 (EAC TP TC 004 только для версии на 48 В входного напряжения) |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
Надежность
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные размеры
| Параметр | Значение |
| Размеры корпуса | 17,4 × 7,75 × 11,1 мм |
| Размеры в дюймах | 0,69 × 0,30 × 0,44 дюйма |
| Обозначение размеров | L × W × H |
Цоколевка
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 4 | +Vout |
| 6 | -Vout |
Механическое исполнение
Корпус выполнен в компактном вставном исполнении для монтажа в печатную плату. На чертеже указаны фронтальный и нижний виды, шаг выводов и привязочные размеры корпуса.
Упаковка
| Параметр | Значение |
| Количество в тубе | 28 шт. |
| Масса одной тубы | 140 г |
| Максимальное количество в коробке | 2800 шт. |
| Масса коробки | 14,8 кг |
| Размеры коробки | 600 × 230 × 220 мм |
| Тип упаковки | Стандартная трубная упаковка |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и влажности 70 % RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, подключенной к 0,1 мкФ и 47 мкФ конденсаторам.
- Нестабильность по входному напряжению измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 10 % до 100 % номинальной нагрузки.
- Не допускается работа преобразователя при перегрузке или коротком замыкании более 30 секунд.
