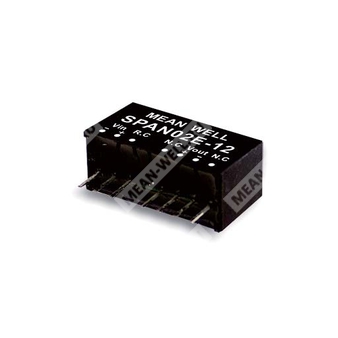

SPAN02B-15 - изолированный регулируемый DC-DC преобразователь 2 Вт для питания промышленной и телекоммуникационной аппаратуры.
Модуль SPAN02B-15 представляет собой миниатюрный изолированный DC-DC преобразователь с регулируемым выходом, выполненный в корпусе SIP8. Компонент предназначен для преобразования постоянного напряжения входной шины диапазона 18...36 В в стабилизированное выходное напряжение 15 В при мощности 2 Вт. Преобразователь рассчитан на применение в промышленной автоматике, телекоммуникационных системах, измерительной аппаратуре и распределённых системах питания.
Расшифровка партномера
| Фрагмент обозначения | Расшифровка |
| SPAN | Серия изолированных регулируемых DC-DC преобразователей |
| 02 | Номинальная мощность 2 Вт |
| B | Диапазон входного напряжения 18...36 В |
| 15 | Выходное напряжение 15 В |
Особенности
- SIP8-корпус со стандартной распиновкой промышленного уровня.
- Широкий диапазон входного напряжения 2:1.
- Рабочий диапазон температуры окружающей среды от -40 до +90 °C.
- Не требуется минимальная нагрузка.
- Соответствие классу излучаемых помех A по BS EN/EN55032 без дополнительных компонентов.
- Высокий КПД до 85%.
- Защита от короткого замыкания в непрерывном режиме с автоматическим восстановлением.
- Защита от перегрузки.
- Гальваническая изоляция вход-выход 1,5 кВ DC.
- Управление удалённым включением/выключением.
- 3 года гарантии.
Области применения
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленное управление и автоматизация.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные системы передачи данных.
Описание
SPAN02B-15 — это изолированный регулируемый модульный преобразователь постоянного тока мощностью 2 Вт в корпусе SIP8. Модуль имеет стандартные выводы, высокий КПД до 85%, широкий рабочий температурный диапазон от -40 до +90 °C, изоляционное напряжение I/O 1,5 кВ DC и соответствует требованиям по излучаемым помехам класса A без дополнительных внешних компонентов. Преобразователь рассчитан на работу в системах промышленного управления, телекоммуникационной инфраструктуре, распределённой архитектуре питания и прочих электронных системах, где требуется компактный источник стабилизированного напряжения 15 В от входной шины 18...36 В.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18...36 В постоянного тока |
| Пиковое входное напряжение, 100 мс | 50 В DC |
| Входной фильтр | Внутренний конденсатор |
| Потребляемая мощность без нагрузки | 19 мА |
| Потребляемая мощность при полной нагрузке | 101 мА |
| Внутренние потери мощности | 500 мВт |
| Рекомендуемый предохранитель | 250 мА, медленный, для моделей 24 В и 48 В входа |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В DC |
| Номинальный выходной ток | 0...134 мА |
| Номинальная мощность | 2 Вт |
| Точность выходного напряжения | ±1,5% |
| Пульсации и шум | 75 мВ п-п |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Частота преобразования | 100 кГц |
| КПД тип. | 83% |
| Допустимая ёмкостная нагрузка | 134 мкФ |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки | Автоматическое восстановление после устранения аварийного режима |
| Порог блокировки при пониженном входном напряжении, запуск | 12 В DC |
| Порог блокировки при пониженном входном напряжении, отключение | 15,5 В DC |
Функции
| Параметр | Значение |
| Удалённое управление | Включение: R.C. относительно -Vin менее 0,8 В DC или разомкнутая цепь |
| Удалённое управление | Выключение: R.C. относительно -Vin более 4...15 В DC |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 020/2011, EAC TP TC 004 для исполнения на 48 В входа |
| Испытательное напряжение изоляции | I/P-O/P: 1,5 кВ DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 10 пФ |
| Эмиссия помех, проводимые | BS EN/EN55032 (CISPR32) |
| Эмиссия помех, излучаемые | Класс A |
| ESD | Уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Устойчивость к радиополю | Уровень 2, 3 В/м |
| Быстрые переходные процессы | Уровень 1, 0,5 кВ |
| Сурж | Уровень 1, 0,5 кВ линия-линия |
| Проводимая помехоустойчивость | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле | Уровень 2, 3 А/м |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40...+90 °C |
| Температура корпуса | +100 °C макс. |
| Рабочая влажность | 20...90% RH, без конденсации |
| Охлаждение | Естественная конвекция воздуха |
| Температура хранения и влажность | -55...+125 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C в диапазоне 0...85 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1...3 с, максимум 260 °C |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 2500 тыс. часов по MIL-HDBK-217F при 25 °C |
Размеры
| Параметр | Значение |
| Габариты | 21,8 × 9,2 × 11,1 мм |
| Габариты в дюймах | 0,86 × 0,36 × 0,44 дюйма |
| Шаг выводов | 2,54 мм |
| Допуск по корпусу | ±0,5 мм |
| Допуск шага выводов | ±0,05 мм |
Распиновка
| Номер вывода | Назначение для SPAN02 | Назначение для DPAN02 |
| 1 | -Vin | -Vin |
| 2 | +Vin | +Vin |
| 3 | R.C. | R.C. |
| 5 | N.C. | N.C. |
| 6 | +Vout | +Vout |
| 7 | -Vout | Общий вывод |
| 8 | N.C. | -Vout |
Примечания
- Все параметры указаны при номинальном входном напряжении: 5 В DC для моделей 5 В, 12 В DC для моделей 12 В, 24 В DC для моделей 24 В, 48 В DC для моделей 48 В, при номинальной нагрузке и температуре 25 °C, влажности 70% RH, если не указано иное.
- Пульсации и шум измеряются при полосе 20 МГц с применением скрученной пары проводов и конденсатора 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Изделие должно подтверждённо соответствовать директивам EMC в составе конечного оборудования.
Упаковка
| Параметр | Значение |
| Масса одного изделия | 2,7 г |
| Количество в трубке | 14 шт. |
| Количество в коробке | 2058 шт. |
| Масса одной трубки | 56,3 г |
| Масса одной коробки | 10,28 кг |
| Размер коробки | 390,9 × 284,8 × 175,7 мм |
