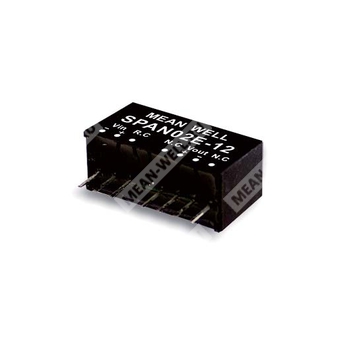

SPAN02C-12 - изолированный и стабилизированный DC-DC преобразователь мощностью 2 Вт для промышленной электроники и телекоммуникационных систем.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SPAN02 | Серия 2-ваттных DC-DC преобразователей в корпусе SIP8 |
| C | Диапазон входного напряжения 36–75 В постоянного тока |
| 12 | Стабилизированное выходное напряжение 12 В постоянного тока |
Назначение
SPAN02C-12 — это изолированный регулируемый модульный DC-DC преобразователь серии SPAN02 & DPAN02, предназначенный для преобразования постоянного напряжения источника питания в стабилизированное выходное напряжение 12 В при мощности 2 Вт. Модуль выполнен в SIP8-корпусе, имеет гальваническую развязку входа и выхода, рассчитан на применение в телекоммуникационном оборудовании, промышленной автоматике, измерительной аппаратуре и распределённых системах питания.
Особенности
- Корпус SIP8 с промышленным стандартным расположением выводов.
- Широкий входной диапазон 36–75 В постоянного тока.
- Стабилизированное выходное напряжение 12 В.
- Номинальная выходная мощность 2 Вт.
- Гальваническая развязка вход-выход 1,5 кВ DC.
- Высокий КПД, типовое значение 82%.
- Работа в диапазоне температур от -40 до +90 °C.
- Не требуется минимальная нагрузка.
- Защита от короткого замыкания с непрерывным автоматическим восстановлением.
- Защита от перегрузки с автоматическим восстановлением.
- Удалённое включение/выключение.
- Соответствие BS EN/EN55032, класс A, без дополнительных внешних компонентов.
Области применения
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленные системы управления.
- Приборостроение.
- Анализаторы и детекторы.
- Системы коммутации данных.
Основные параметры
| Параметр | Значение |
| Серия | SPAN02 & DPAN02 |
| Тип | Изолированный регулируемый DC-DC преобразователь |
| Исполнение | SIP8 |
| Номинальная мощность | 2 Вт |
| Схема выхода | Одинарный выход |
| Выходное напряжение | 12 В |
| Входной диапазон | 36–75 В DC |
| КПД, тип. | 82% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 36–75 В DC |
| Импульсное перенапряжение | 100 В DC, не более 100 мс |
| Фильтр | Встроенный конденсатор |
| Рекомендуемый предохранитель | 250 мА, медленный, для 24 В и 48 В входных моделей |
| Потребляемая мощность внутренних цепей | 500 мВт |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В DC |
| Допуск выходного напряжения | ±1,5% |
| Номинальная выходная мощность | 2 Вт |
| Выходной ток | 0–167 мА |
| Пульсации и шум | 75 мВ пик-пик |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Частота переключения, тип. | 100 кГц |
| Минимальная нагрузка | Не требуется |
| Капацитивная нагрузка, макс. | 167 мкФ |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, автоматическое восстановление |
| Защита от перегрузки | Автоматическое восстановление после устранения аварийного режима |
Функциональные параметры
| Параметр | Значение |
| Удалённое управление | Включение: R.C. к -Vin < 0,8 В DC или разомкнутая цепь |
| Удалённое управление | Выключение: R.C. к -Vin > 4–15 В DC |
Условия эксплуатации
| Параметр | Значение |
| Диапазон рабочей температуры | -40…+90 °C, с учётом кривой дерейтирования |
| Температура корпуса | До +100 °C максимум |
| Относительная влажность при работе | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | -55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…85 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, максимум 260 °C |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарт безопасности | EAC TP TC 020/2011 (для 48Vin также EAC TP TC 004) |
| Испытательное напряжение изоляции | Вход-выход 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции, тип. | 10 пФ |
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32), N/A |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32), класс A |
| ESD | BS EN/EN61000-4-2, уровень 2, 8 кВ воздух, 4 кВ контакт |
| Излучаемая восприимчивость | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| EFT/пачки | BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Скачки напряжения | BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-линия |
| Проводимая восприимчивость | BS EN/EN61000-4-6, уровень 2, 3 В (э.д.с.) |
| Магнитное поле | BS EN/EN61000-4-8, уровень 2, 3 А/м |
Надёжность и конструкция
| Параметр | Значение |
| MTBF | 2500 тыс. ч по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
Размеры
| Параметр | Значение |
| Габаритные размеры | 21,8 × 9,2 × 11,1 мм |
| Габаритные размеры | 0,86 × 0,36 × 0,44 дюйма |
| Допуск по размерам | ±0,5 мм по x.x; ±0,05 мм по шагу выводов |
| Шаг выводов | 2,54 мм |
Расположение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 3 | R.C. |
| 5 | N.C. |
| 6 | +Vout |
| 7 | -Vout |
| 8 | N.C. |
Упаковка
| Параметр | Значение |
| Упаковка | Стандартная трубчатая упаковка |
| Количество в трубе | 14 шт. |
| Масса одной трубы | 56,3 г |
| Максимальное количество в коробке | 2058 шт. |
| Масса одной коробки | 10,28 кг |
| Размер коробки | L390,9 × W284,8 × H175,7 мм |
| Шаблон укладки | 330 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении 48 В DC, номинальной нагрузке и температуре 25 °C, влажности 70% RH.
- Пульсации и шум измеряются полосой 20 МГц с использованием параллельно подключённых 0,1 мкФ и 47 мкФ конденсаторов.
- Регулировка по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
