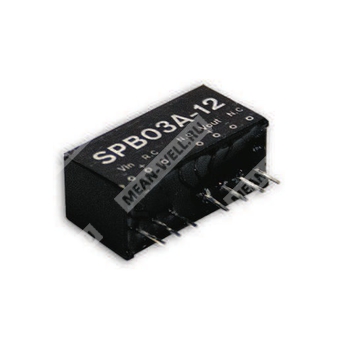

SPB03A-05 - изолированный регулируемый DC-DC преобразователь малой мощности для понижающего питания электронных узлов.
Назначение: SPB03A-05 представляет собой регулируемый изолированный DC-DC преобразователь серии SPB03 с одним выходом, предназначенный для питания низковольтных цепей в промышленной и электронной аппаратуре.
Расшифровка партномера
| Обозначение | Расшифровка |
| SPB03 | Серия изолированных регулируемых DC-DC преобразователей мощностью 3 Вт |
| A | Диапазон входного напряжения 9…18 В постоянного тока |
| 05 | Номинальное выходное напряжение 5 В |
Краткое описание
Серия SPB03 — это 3-ваттные DC-DC преобразователи с одним выходом, встроенным фильтром ЭМС, удалённым включением/выключением и защитой от короткого замыкания и перегрузки. Для исполнения SPB03A-05 используется входной диапазон 9…18 В постоянного тока и выход 5 В.
Основные особенности
- Широкий входной диапазон 2:1.
- Изоляция вход/выход 1000 ВDC.
- Встроенное управление удалённым включением/выключением.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение естественной конвекцией воздуха.
- Однорядное исполнение корпуса.
- Испытание на 100% полной нагрузке.
- Низкая стоимость и высокая надёжность.
- Модифицированные исполнения: выход 3,3 В / 5 В / 9 В.
Электрические параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Диапазон выходного тока | 60…600 мА |
| Номинальная выходная мощность | 3 Вт |
| Пульсации и шум | 50 мВ пик-пик |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±0,5% |
| Точность выходного напряжения | ±2,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9…18 В постоянного тока |
| Номинальный входной ток при полной нагрузке | 340 мА |
| Номинальный входной ток без нагрузки | 40 мА |
| Частота переключения | не менее 100 кГц |
| Входной фильтр | Тип capacitor |
| Удалённое управление | Включение: R.C. к -Vin < 1 ВDC или разомкнуто; выключение: R.C. к -Vin > 4 ВDC |
Защита
| Параметр | Значение |
| Перегрузка | 150…250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Автоматическое восстановление после устранения аварийного режима |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты от короткого замыкания | Автоматическое восстановление после устранения аварийного режима |
| Предохранитель | Рекомендуется |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1 кВDC |
| Сопротивление изоляции вход/выход | 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ максимум |
| Стандарты безопасности | EAC TP TC 004 approved |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | Соответствие EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8, уровень для лёгкой промышленности, критерий A, EAC TP TC 020 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+105 °C, 10…95% RH |
| Температурный коэффициент | ±0,05% / °C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, продолжительность 60 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 600 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 21,8 × 9,2 × 11,1 мм |
| Габаритные размеры в дюймах | 0,86 × 0,36 × 0,44 дюйма |
| Масса | 4,8 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 3 | R.C. |
| 5 | N.C. |
| 6 | +Vout |
| 7 | -Vout |
| 8 | N.C. |
Примечания
1. Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, оконечной нагрузкой является конденсатор 0,1 мкФ и 47 мкФ.
3. Линейная стабилизация измеряется от низкого до высокого входного напряжения при номинальной нагрузке.
4. Нагрузочная стабилизация измеряется от 10% до 100% номинальной нагрузки.
5. Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
