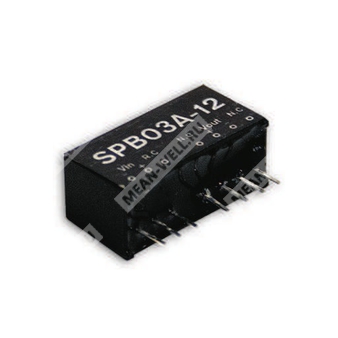

SPB03A-12 - изолированный DC-DC преобразователь 3 Вт с одним выходом 12 В и дистанционным управлением включением/выключением.
Краткое описание
SPB03A-12 — регулируемый изолированный преобразователь постоянного тока в постоянный ток серии SPB03 с одним выходом, мощностью 3 Вт, предназначенный для применения в промышленной электронике, системах питания и аппаратуре с требованием гальванической развязки и компактного исполнения.
Расшифровка партномера
| SPB | Серия преобразователей постоянного тока |
| 03 | Номинальная выходная мощность 3 Вт |
| A | Диапазон входного напряжения A: 9…18 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В |
Особенности
- Диапазон входного напряжения 2:1.
- Гальваническая развязка входа и выхода 1000 В DC.
- Встроенное дистанционное включение/выключение.
- Встроенный фильтр электромагнитных помех.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Однорядное исполнение корпуса.
- Испытание на 100% полной нагрузке.
- Низкая стоимость и высокая надёжность.
- Возможность модификаций с выходным напряжением 3,3 В / 5 В / 9 В.
Область применения
Преобразование и гальваническая развязка питания в промышленной электронике, встроенных системах, измерительной аппаратуре, телекоммуникационном оборудовании и другой аппаратуре, где требуется компактный изолированный источник 12 В.
Параметры
Выход
| Номинальное выходное напряжение | 12 В |
| Диапазон выходного тока | 25…250 мА |
| Номинальная выходная мощность | 3 Вт |
| Пульсации и шум | 60 мВ пик-пик |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Точность выходного напряжения | ±2,0% |
| Частота преобразования | 100 кГц минимум |
Вход
| Диапазон входного напряжения | 9…18 В постоянного тока |
| Потребляемый ток при полной нагрузке | 340 мА |
| Потребляемый ток без нагрузки | 40 мА |
| Фильтр | Емкостной |
| Дистанционное управление | Включение: R.C. относительно -Vin менее 1 В DC или разомкнуто; выключение: R.C. относительно -Vin более 4 В DC |
Защита
| Перегрузка | 150…250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты от короткого замыкания | Автоматическое восстановление после устранения аварийного состояния |
| Рекомендуемая защита | Предохранитель |
Эксплуатационные условия
| Рабочая температура | -40…+85 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+105 °C, 10…95% RH |
| Температурный коэффициент | ±0,05% / °C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Электробезопасность и изоляция
| Испытательное напряжение изоляции | Вход/выход: 1 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Межобмоточная ёмкость | 80 пФ максимум |
| Стандарты безопасности | EAC TP TC 004 approved |
ЭМС
| Эмиссия | Соответствие EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8; уровень light industry, критерий A; EAC TP TC 020 |
Надёжность и ресурс
| MTBF | 600 тыс. часов минимум, по MIL-HDBK-217F (25 °C) |
Габаритные размеры и масса
| Размеры | 21,8 × 9,2 × 11,1 мм |
| Размеры в дюймах | 0,86 × 0,36 × 0,44" |
| Формат | Длина × ширина × высота |
| Масса | 4,8 г |
Распиновка
| Вывод 1 | -Vin |
| Вывод 2 | +Vin |
| Вывод 3 | R.C. |
| Вывод 5 | N.C. |
| Вывод 6 | +Vout |
| Вывод 7 | -Vout |
| Вывод 8 | N.C. |
Примечания
1. Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, оканчивающейся конденсатором 0,1 мкФ и 47 мкФ.
3. Линейная стабилизация измеряется от низкого до высокого входного напряжения при номинальной нагрузке.
4. Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
5. Не допускать работу преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
