SPB03B-05
снят с производства

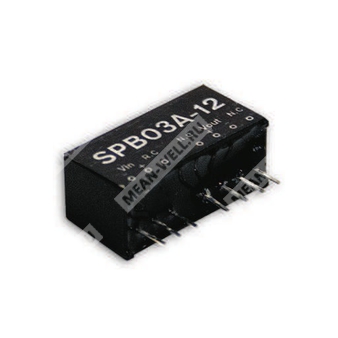

SPB03B-05 — изолированный DC-DC преобразователь постоянного тока мощностью 3 Вт с одним выходом 5 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| SPB03 | Серия SPB03, DC-DC регулируемый преобразователь с одним выходом, мощность 3 Вт |
| B | Диапазон входного напряжения B: 18…36 В постоянного тока |
| 05 | Номинальное выходное напряжение 5 В |
Назначение и особенности
SPB03B-05 — это регулируемый изолированный DC-DC преобразователь серии SPB03 с одним выходом, предназначенный для питания электронной аппаратуры от источников постоянного тока с широким входным диапазоном. Модуль обеспечивает гальваническую развязку входа и выхода, встроенное дистанционное управление включением/выключением, встроенный EMI-фильтр, защиту от короткого замыкания и перегрузки, а также работу с естественным охлаждением за счёт конвекции воздуха.
Особенности
- Широкий диапазон входного напряжения 2:1.
- Изоляция вход-выход 1000 В постоянного тока.
- Встроенное дистанционное управление ON/OFF.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Одноканальное исполнение в линейном корпусе.
- Испытание на 100% полной нагрузке.
- Модифицированные исполнения доступны с выходом 3,3 В и 9 В.
Характеристики
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Диапазон выходного тока | 60…600 мА |
| Номинальная выходная мощность | 3 Вт |
| Пульсации и шум, максимум | 50 мВп-п |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Погрешность выходного напряжения | ±2,0% |
| Частота преобразования | 100 кГц минимум |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18…36 В постоянного тока |
| Потребляемый ток, полная нагрузка | 165 мА |
| Потребляемый ток, холостой ход | 10 мА |
| Фильтр | Конденсаторный тип |
| Дистанционное управление | Включение: R.C. к -Vin < 1 В постоянного тока или разомкнуто; выключение: R.C. к -Vin > 4 В постоянного тока |
Защита
| Параметр | Значение |
| Защита от перегрузки | 150…250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от короткого замыкания | Есть у всех выходов |
| Тип защиты от короткого замыкания | Автоматическое восстановление после устранения аварийного состояния |
| Рекомендуемая защита на входе | Предохранитель |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+105 °C, 10…95% RH |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, продолжительность 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 004 approved |
| Испытательное напряжение изоляции | Вход-выход: 1 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ максимум |
| Эмиссия ЭМС | Соответствие EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, уровень light industry, критерий A, EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 600 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Габаритные размеры | 21,8 × 9,2 × 11,1 мм |
| Габаритные размеры в дюймах | 0,86 × 0,36 × 0,44 дюйма (Д × Ш × В) |
| Масса | 4,8 г |
Конфигурация выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 3 | R.C. |
| 5 | N.C. |
| 6 | +Vout |
| 7 | -Vout |
| 8 | N.C. |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной керамическим конденсатором 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от нижней до верхней границы диапазона входного напряжения при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Не допускайте работу преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
