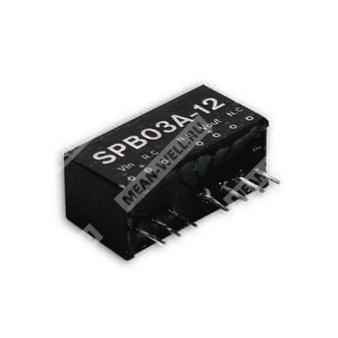

SPB03B-12 - изолированный DC-DC преобразователь 3 Вт с одним регулируемым выходом 12 В и защитами.
SPB03B-12 представляет собой миниатюрный регулируемый изолированный преобразователь постоянного тока в постоянный ток серии SPB03, предназначенный для формирования стабилизированного одиночного выходного напряжения 12 В при мощности до 3 Вт. Модуль выполнен в компактном корпусе для монтажа в аппаратуре промышленной электроники и оснащён встроенным удалённым управлением включением, EMI-фильтром, а также защитой от перегрузки и короткого замыкания.
Расшифровка партномера
| Позиция | Расшифровка |
| SPB | Серия DC-DC преобразователей Mean Well SPB |
| 03 | Выходная мощность 3 Вт |
| B | Диапазон входного напряжения B: 18…36 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В |
Особенности
- Диапазон входного напряжения 2:1.
- Изоляция вход/выход 1000 В постоянного тока.
- Встроенное удалённое включение/выключение.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт естественной конвекции воздуха.
- Одноканальное исполнение.
- Испытание на полную нагрузку.
- Низкая стоимость, высокая надёжность.
- Модифицированные исполнения доступны с выходным напряжением 3,3 В/5 В/9 В.
- Гарантия 2 года.
Область применения
Источник вторичного питания для промышленной электроники, распределённых систем питания, контрольно-измерительной аппаратуры, телекоммуникационного и встраиваемого оборудования, где требуется гальванически развязанный стабилизированный источник 12 В мощностью 3 Вт.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18…36 В постоянного тока |
| Входной ток при полной нагрузке | 165 мА тип. |
| Входной ток без нагрузки | 10 мА тип. |
| Фильтр | Тип конденсаторный |
| Удалённое управление | Включение: R.C. относительно -Vin < 1 В постоянного тока или разомкнуто;
Выключение: R.C. относительно -Vin > 4 В постоянного тока |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Диапазон выходного тока | 25…250 мА |
| Номинальная мощность | 3 Вт |
| Пульсации и шум | 60 мВ п-п макс. |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Погрешность выходного напряжения | ±2,0% |
| Частота переключения | 100 кГц мин. |
Защита
| Параметр | Значение |
| Перегрузка | 150…250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Короткое замыкание | Все выходы оснащены защитой от короткого замыкания |
| Тип защиты от короткого замыкания | Автоматическое восстановление после устранения аварийного состояния |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия | Соответствие EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, уровень для лёгкой промышленности, критерий A, EAC TP TC 020 |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 004, одобрено |
| Испытательное напряжение изоляции | Вход/выход: 1 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ макс. |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+105 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 600 тыс. ч мин., MIL-HDBK-217F (25 °C) |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 21,8 × 9,2 × 11,1 мм |
| Габаритные размеры в дюймах | 0,86" × 0,36" × 0,44" |
| Масса | 4,8 г |
| Исполнение | Компактный модуль в однорядном корпусе |
Назначение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 3 | R.C. |
| 5 | N.C. |
| 6 | +Vout |
| 7 | -Vout |
| 8 | N.C. |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Не допускайте работы преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
Требование по защите: рекомендуется предохранитель.
