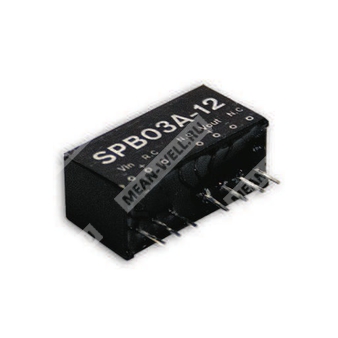

SPB03B-15 - изолированный DC-DC преобразователь 3 Вт на 15 В для промышленной электроники и систем питания.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| SPB | Серия SPB03, DC-DC преобразователь с одним выходом |
| 03 | Номинальная выходная мощность 3 Вт |
| B | Диапазон входного напряжения B: 18…36 В DC |
| 15 | Номинальное выходное напряжение 15 В DC |
Назначение и особенности
SPB03B-15 — это модульный изолированный DC-DC преобразователь постоянного тока с одним выходом, предназначенный для формирования стабилизированного напряжения 15 В из источника постоянного тока в диапазоне 18…36 В. Модель относится к серии SPB03, рассчитанной на мощность 3 Вт, с гальванической развязкой 1000 В DC между входом и выходом, встроенным фильтром EMI, удалённым включением/выключением и защитой от короткого замыкания и перегрузки.
Особенности
- Диапазон входного напряжения 2:1.
- Гальваническая развязка вход/выход 1000 В DC.
- Встроенное дистанционное управление включением/выключением.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Одноканальное исполнение в линейном корпусе.
- Испытание на 100% полную нагрузку.
- Низкая стоимость, высокая надёжность.
- Модифицированные исполнения доступны с выходом 3,3 В и 9 В.
Области применения
Промышленные и встраиваемые системы питания, узлы с требованиями к гальванической развязке, распределённые источники питания, аппаратура промышленной электроники, средства автоматизации, электронные устройства с питанием от нестабилизированных шин постоянного тока.
Выходные параметры
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 15 В DC |
| Диапазон выходного тока | 20…200 мА |
| Номинальная выходная мощность | 3 Вт |
| Пульсации и шум, максимум | 60 мВ пик-пик |
| Регулирование по линии | ±0,5 % |
| Регулирование по нагрузке | ±0,5 % |
| Погрешность выходного напряжения | ±2,0 % |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 18…36 В DC |
| Диапазон входного тока, полный ход | 165 мА |
| Диапазон входного тока, холостой ход | 10 мА |
| Частота переключения | 100 кГц минимум |
| Тип фильтра | Конденсаторный |
| Управление удалённым включением | Включение: R.C. относительно -Vin менее 1 В DC или разомкнуто; выключение: R.C. относительно -Vin более 4 В DC |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 150…250 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Короткое замыкание | Все выходы имеют защиту от короткого замыкания |
| Тип защиты от короткого замыкания | Автоматическое восстановление после устранения аварийного состояния |
| Предохранитель | Рекомендуется |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
|---|
| Рабочая температура | −40…+85 °C |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура и влажность хранения | −40…+105 °C, 10…95 % RH |
| Температурный коэффициент | ±0,05 %/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | I/P-O/P: 1 кВ DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Изоляционная ёмкость | 80 пФ максимум |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 600 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
Соответствие требованиям и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | EAC TP TC 004 approved |
| Эмиссия ЭМС | Соответствие EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8, уровень для лёгкой промышленности, критерий A, EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
|---|
| Габариты | 21,8 × 9,2 × 11,1 мм |
| Габариты в дюймах | 0,86" × 0,36" × 0,44" |
| Исполнение | L × W × H |
| Масса | 4,8 г |
Назначение выводов
| Номер вывода | Назначение |
|---|
| 1 | -Vin |
| 2 | +Vin |
| 3 | R.C. |
| 5 | N.C. |
| 6 | +Vout |
| 7 | -Vout |
| 8 | N.C. |
Примечания
- Все параметры указаны при нормальном входе, номинальной нагрузке и температуре 25 °C, относительной влажности 70 %.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары и терминатора 0,1 мкФ + 47 мкФ.
- Регулирование по линии измеряется от низкой до высокой линии при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10 % до 100 % номинальной нагрузки.
- Не допускайте работу преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
