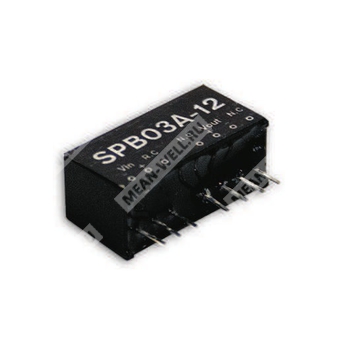

SPB03C-12 — 3-ваттный изолированный DC-DC преобразователь с одним регулируемым выходом для промышленной аппаратуры.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| SPB03 | SPB03 | Серия изолированных DC-DC преобразователей мощностью 3 Вт |
| C | C | Диапазон входного напряжения 36–72 В постоянного тока |
| 12 | 12 | Номинальное выходное напряжение 12 В постоянного тока |
Назначение и особенности
SPB03C-12 — модульный DC-DC преобразователь серии SPB03 с одним регулируемым выходом, предназначенный для преобразования постоянного напряжения в стабилизированное выходное напряжение 12 В при гальванической развязке входа и выхода.
- Диапазон входного напряжения 2:1.
- Гальваническая изоляция вход/выход 1000 В DC.
- Встроенное дистанционное включение/выключение.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет естественной конвекции воздуха.
- Однорядное исполнение.
- Испытание полной нагрузкой 100%.
- Низкая стоимость и высокая надежность.
- Модифицированные исполнения доступны с выходом 3,3 В / 5 В / 9 В.
Секция выходных параметров
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Диапазон выходного тока | 25–250 мА |
| Номинальная выходная мощность | 3 Вт |
| Пульсации и шум, макс. | 60 мВ п-п |
| Нестабильность по линии | ±0,5 % |
| Нестабильность по нагрузке | ±0,5 % |
| Точность выходного напряжения | ±2,0 % |
| Частота переключения | 100 кГц, не менее |
Секция входных параметров
| Параметр | Значение |
| Диапазон входного напряжения | 36–72 В DC |
| Номинальный входной ток, полная нагрузка | 165 мА |
| Номинальный входной ток, холостой ход | 10 мА |
| Фильтр | Тип capacitor |
| Дистанционное управление | Включение: R.C. относительно -Vin < 1 В DC или разомкнуто; выключение: R.C. относительно -Vin > 4 В DC |
Секция защит
| Параметр | Значение |
| Перегрузка | 150–250 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Защита на всех выходах |
| Тип защиты от короткого замыкания | Автоматическое восстановление после устранения неисправности |
| Рекомендуемая защита | Предохранитель |
Секция условий эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 … +85 °C |
| Рабочая влажность | 20 … 90 % RH, без конденсации |
| Температура и влажность хранения | -40 … +105 °C, 10 … 95 % RH |
| Температурный коэффициент | ±0,05 %/°C (0 … 50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Секция изоляции и безопасности
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 004 approved |
| Испытательное напряжение изоляции | Вход/выход: 1 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Изоляционная емкость | 80 пФ, максимум |
Секция электромагнитной совместимости
| Параметр | Значение |
| Эмиссия | Соответствие EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, уровень light industry, критерий A, EAC TP TC 020 |
Секция надежности и конструкции
| Параметр | Значение |
| MTBF | 600 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 21,8 × 9,2 × 11,1 мм |
| Габариты в дюймах | 0,86 × 0,36 × 0,44" |
| Масса | 4,8 г |
Секция выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 3 | R.C. |
| 5 | N.C. |
| 6 | +Vout |
| 7 | -Vout |
| 8 | N.C. |
Примечания
| 1 | Все параметры измерены при номинальном входном напряжении, номинальной нагрузке, температуре 25 °C и влажности 70 % RH. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары проводов, оконцованных конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Нестабильность по линии измеряется от низкого к высокому входному напряжению при номинальной нагрузке. |
| 4 | Нестабильность по нагрузке измеряется от 10 % до 100 % номинальной нагрузки. |
| 5 | Не допускается работа преобразователя при перегрузке или коротком замыкании более 30 секунд. |
Механические данные
| Параметр | Значение |
| Исполнение корпуса | Компактный модульный корпус |
| Монтаж | Печатная плата, выводное исполнение |
| Размерный чертеж | Фронтальный вид, нижний вид, вид с выводами приведены в документе |
