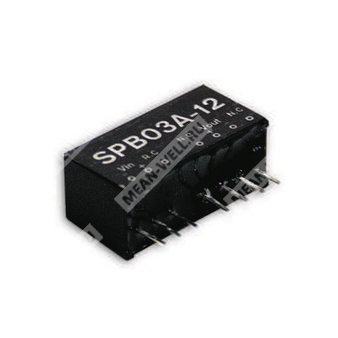

SPB03E-15 - изолированный DC/DC-преобразователь 3 Вт с одним выходом 15 В, широким входным диапазоном и защитой от перегрузки и короткого замыкания.
Назначение и общее описание
SPB03E-15 представляет собой миниатюрный регулируемый изолированный DC/DC-преобразователь серии SPB03 для промышленной и электронной аппаратуры. Модуль предназначен для формирования стабилизированного напряжения 15 В постоянного тока из широкого диапазона входных напряжений, с гальванической развязкой входа и выхода, встроенным фильтром помех и функцией дистанционного включения/выключения.
Расшифровка партномера
| Обозначение | Расшифровка |
| SPB | Серия DC/DC-преобразователей Mean Well SPB |
| 03 | Номинальная выходная мощность 3 Вт |
| E | Диапазон входного напряжения 4,5–9 В постоянного тока |
| 15 | Номинальное выходное напряжение 15 В постоянного тока |
Основные особенности
- Широкий диапазон входного напряжения 2:1.
- Гальваническая развязка вход/выход 1000 В DC.
- Встроенное дистанционное управление включением/выключением.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет свободной конвекции воздуха.
- Однорядное исполнение корпуса.
- Испытание на 100% полной нагрузке.
- Низкая стоимость и высокая надежность.
- Модифицированные исполнения: выход 3,3 В / 5 В / 9 В.
Области применения
Промышленные и электронные устройства, где требуется компактный изолированный источник питания малой мощности с одним стабилизированным выходом, широким диапазоном входа и встроенными функциями защиты и дистанционного управления.
Параметры
| Параметр | Значение |
| Серия | SPB03 |
| Модель | SPB03E-15 |
| Тип | Регулируемый изолированный DC/DC-преобразователь с одним выходом |
| Выходная мощность | 3 Вт |
| Выходное напряжение | 15 В |
| Выходная пульсация и шум | 60 мВ п-п |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Погрешность выходного напряжения | ±2,0% |
| Частота преобразования | 100 кГц минимум |
| Эффективность типовая | 80% |
| Диапазон входного напряжения | 4,5–9 В DC |
| Номинальный входной ток при полной нагрузке | 340 мА |
| Номинальный входной ток без нагрузки | 40 мА |
| Встроенный фильтр | Конденсаторный тип |
| Дистанционное управление | Включение: R.C. относительно -Vin < 1 В DC или разомкнуто; выключение: R.C. относительно -Vin > 4 В DC |
| Защита | Предохранитель рекомендуется |
Выходные данные по варианту SPB03E-15
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Диапазон выходного тока | 20–200 мА |
| Номинальная выходная мощность | 3 Вт |
| Выходная пульсация и шум | 60 мВ п-п |
Входные данные
| Параметр | Значение |
| Диапазон входного напряжения | 4,5–9 В DC |
| Входной ток при полной нагрузке | 340 мА |
| Входной ток без нагрузки | 40 мА |
Защита
| Параметр | Значение |
| Перегрузка | 150–250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты от короткого замыкания | Автоматическое восстановление после устранения аварийного состояния |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная емкость | 80 пФ максимум |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Температура хранения и влажность | -40…+105 °C, 10%…95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 600 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Размеры | 21,8 × 9,2 × 11,1 мм |
| Размеры в дюймах | 0,86 × 0,36 × 0,44 дюйма (L × W × H) |
| Масса | 4,8 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 3 | R.C. |
| 5 | N.C. |
| 6 | +Vout |
| 7 | -Vout |
| 8 | N.C. |
Электромагнитная совместимость
- Соответствие EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020.
- Соответствие EN61000-4-2, 3, 4, 5, 6, 8 для промышленного уровня, критерий A, EAC TP TC 020.
Примечания
- Все параметры указаны для нормального входного напряжения, номинальной нагрузки и температуры окружающей среды 25 °C при влажности 70% RH.
- Пульсация и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной конденсатором 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Перед включением преобразователя необходимо предотвратить работу в режиме перегрузки или короткого замыкания более 30 секунд.
