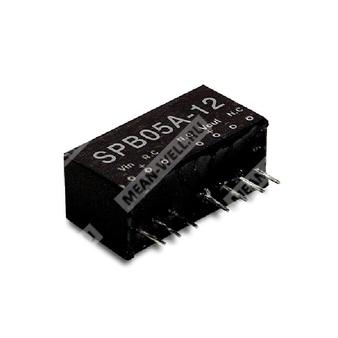

SPB05C-05 - изолированный DC-DC преобразователь постоянного тока мощностью 5 Вт с выходом 5 В.
SPB05C-05 — это модульный изолированный DC-DC преобразователь серии SPB05 для преобразования входного постоянного напряжения в стабилизированное выходное напряжение 5 В при мощности до 5 Вт. Изделие предназначено для применения в промышленной электронике, системах распределённого питания и оборудовании, где требуется гальваническая развязка, высокая надёжность и компактное исполнение.
Расшифровка партномера
| Обозначение | Расшифровка |
| SPB | Серия DC-DC преобразователей Mean Well SPB |
| 05 | Номинальная мощность 5 Вт |
| C | Диапазон входного напряжения C: 36 ~ 72 В DC |
| 05 | Выходное напряжение 5 В DC |
Основные особенности
- Диапазон входного напряжения 2:1.
- Гальваническая развязка вход/выход 1500 В DC.
- Встроенное дистанционное включение/выключение.
- Встроенный фильтр электромагнитных помех.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Корпус для монтажа в однорядном исполнении.
- Испытание на 100% полную нагрузку.
- Низкая стоимость и высокая надёжность.
- Доступны модификации с выходами 3,3 В / 9 В / 12 В / 15 В.
Применение
Источники питания промышленной автоматики, распределённые системы питания, электронные устройства с требованием гальванической развязки, телекоммуникационное и измерительное оборудование.
Параметры
| Параметр | Значение |
| Выходное напряжение | 5 В DC |
| Диапазон выходного тока | 100 ~ 1000 мА |
| Номинальная мощность | 5 Вт |
| Пульсации и шум | 80 мВп-п |
| Точность выходного напряжения | ±2,0% |
| Частота преобразования | 100 кГц минимум |
| Максимальная внешняя ёмкость нагрузки | 220 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения, исполнение C | 36 ~ 72 В DC |
| Входной ток при полной нагрузке | 125 мА |
| Входной ток без нагрузки | 15 мА |
| Фильтр | Конденсаторного типа |
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В DC |
| Номинальный диапазон тока | 100 ~ 1000 мА |
| Пульсации и шум | 80 мВп-п |
| Линия регулирования | ±0,5% |
| Нагрузка регулирования | ±0,5% |
| Точность напряжения | ±2,0% |
| Максимальная внешняя ёмкость нагрузки | 220 мкФ |
Защита
| Параметр | Значение |
| Перегрузка | 150 ~ 250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты от короткого замыкания | Автоматическое восстановление после устранения неисправности |
| Рекомендуемый предохранитель | 1000 мА, медленного срабатывания |
Среда эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +80 °C |
| Рабочая влажность | 20% ~ 90% относительной влажности, без конденсации |
| Температура и влажность хранения | -55 ~ +105 °C, 10% ~ 95% относительной влажности |
| Температурный коэффициент | ±0,05% / °C (0 ~ 55 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин / цикл, по 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ максимум |
| Стандарты безопасности | EAC TP TC 004 approved |
| ЭМС — излучение | Соответствие EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| ЭМС — помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8, light industry level, criteria A, EAC TP TC 020 |
Надёжность, размеры и масса
| Параметр | Значение |
| MTBF | 600 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 21,8 × 9,2 × 11,1 мм |
| Габариты в дюймах | 0,86 × 0,36 × 0,44" |
| Масса | 4,8 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 3 | R.C. |
| 5 | N.C. |
| 6 | +Vout |
| 7 | -Vout |
| 8 | N.C. |
Механические данные
| Параметр | Значение |
| Исполнение | Однорядный корпус |
| Монтаж | Выводной |
| Охлаждение | Свободная конвекция воздуха |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре 25 °C, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием эквивалентной витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Регулирование линии измеряется от минимального входа до максимального входа при номинальной нагрузке.
- Регулирование нагрузки измеряется от 10% до 100% номинальной нагрузки.
- Не допускать работу преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
