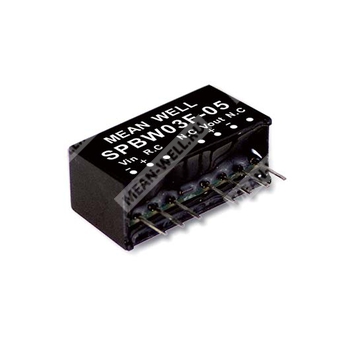

SPBW03F-03 - изолированный стабилизированный DC-DC преобразователь мощностью 3 Вт для SIP8-монтажа.

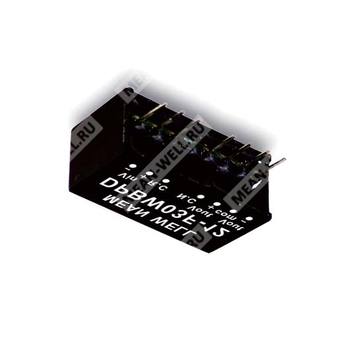

3W SIP Package DC-DC Regulated Converter SPBW03 & DPBW03 series
Расшифровка партномера
| Элемент партномера | Расшифровка |
|---|
| SPBW | Серия изолированных стабилизированных DC-DC преобразователей в SIP8-корпусе |
| 03 | Номинальная мощность 3 Вт |
| F | Входной диапазон 9–36 В постоянного тока |
| 03 | Выходное напряжение 3,3 В |
Краткое описание
SPBW03F-03 представляет собой изолированный и стабилизированный модульный преобразователь DC-DC типа для монтажа в корпусе SIP8. Изделие выполнено с индустриально стандартным расположением выводов, имеет широкий диапазон входного напряжения 9–36 В постоянного тока, мощность 3 Вт и предназначено для применения в системах промышленной автоматики, телекоммуникаций, распределённой энергетики и аналогичных областях. Модуль обеспечивает высокую эффективность до 85%, работает в расширенном температурном диапазоне и не требует минимальной нагрузки.
Особенности
- Корпус SIP8 со стандартной распиновкой.
- Широкий диапазон входного напряжения 4:1.
- Рабочий температурный диапазон: от -40 до +85 °C.
- Не требуется минимальная нагрузка.
- Соответствие BS EN/EN55032 излучаемым помехам класса A/B при использовании дополнительных компонентов.
- КПД до 85%.
- Защиты: короткое замыкание, перегрузка, пониженное входное напряжение.
- Изоляция вход-выход 1,5 кВ DC.
- Управление дистанционным включением/выключением.
- Срок службы: 2800 тыс. часов для однотактных моделей при 25 °C по MIL-HDBK-217F.
Области применения
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные устройства.
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Импульсное входное напряжение, максимум 100 мс | 50 В постоянного тока |
| Фильтр | Внутренний конденсатор |
| Защита | Рекомендуется предохранитель. Для моделей с входом 24 В: 1 А, медленного типа |
| Порог блокировки при пониженном входном напряжении: запуск | 7,5 В постоянного тока |
| Порог блокировки при пониженном входном напряжении: отключение | 6 В постоянного тока |
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 3,3 В |
| Номинальная мощность | 3 Вт |
| Точность выходного напряжения | ±1,5% |
| Пульсации и шум | 50 мВ пик-пик |
| Регулировка по линии | 0,5% |
| Регулировка по нагрузке | ±0,5% |
| Частота переключения, не менее | 100 кГц |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | Автоматическое восстановление после снятия аварийного режима |
| Выходной ток | 0–700 мА |
| КПД, тип. | 79% |
| Допустимая ёмкостная нагрузка | 180 мкФ |
Защита
| Параметр | Значение |
|---|
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки | Восстановление автоматически после устранения неисправности |
| Порог блокировки пониженного входного напряжения: запуск | 7,5 В постоянного тока |
| Порог блокировки пониженного входного напряжения: отключение | 6 В постоянного тока |
Функция дистанционного управления
| Параметр | Значение |
|---|
| Включение | R.C. относительно -Vin: разомкнутая цепь |
| Выключение | R.C. относительно -Vin: менее 1,2 В или короткое замыкание |
Изоляция и безопасность
| Параметр | Значение |
|---|
| Испытательное изоляционное напряжение | 1,5 кВ DC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции, тип. | 500 пФ |
| Стандарт безопасности | EAC TP TC 020/2011; для варианта 48 В входа также EAC TP TC 004 |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
|---|
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A/B с внешними компонентами |
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Класс A/B с внешними компонентами |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 2, 8 кВ воздух, 4 кВ контакт |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 1, 0,5 кВ линия-линия |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | от -40 до +85 °C |
| Температура корпуса | не более +100 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | от -40 до +125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C в диапазоне 0…85 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, максимум 260 °C |
MTBF
| Параметр | Значение |
|---|
| Средняя наработка на отказ | 2800 тыс. часов для однотактных моделей; 2100 тыс. часов для двухтактных моделей по MIL-HDBK-217F при 25 °C |
Габаритные размеры
| Параметр | Значение |
|---|
| Размеры корпуса | 21,8 × 9,2 × 11,1 мм |
| Размеры корпуса в дюймах | 0,86 × 0,36 × 0,44 inch |
Подключение выводов
| Номер вывода | SPBW03F-03 |
|---|
| 1 | -Vin |
| 2 | +Vin |
| 3 | R.C. |
| 5 | N.C. |
| 6 | +Vout |
| 7 | -Vout |
| 8 | N.C. |
Примечания
- Все параметры указаны при нормальном входном напряжении 24 В DC, нагрузке 25% и температуре окружающей среды 70% RH, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсатором 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от низкой линии к высокой линии при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Изделие должно соответствовать требованиям ЭМС в составе конечного оборудования.
Упаковка
| Параметр | Значение |
|---|
| Масса одного изделия | 4,3 г |
| Упаковка | 1 шт. в трубке |
| Количество в трубке | 14 шт. |
| Масса трубки | 78,7 г |
| Количество в коробке | 2058 шт. |
| Масса коробки | 13,57 кг |
| Размеры коробки | 390,9 × 284,8 × 175,7 мм |
