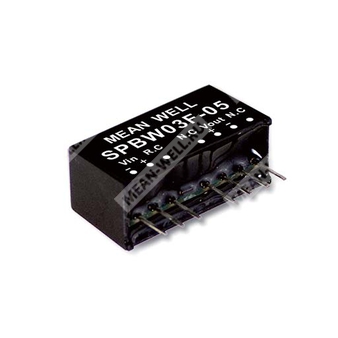

SPBW03F-12 - изолированный стабилизированный DC-DC преобразователь 3 Вт в SIP8 корпусе для промышленных и телекоммуникационных систем.
Расшифровка партномера
| Обозначение | Расшифровка |
| SPBW03 | Серия изолированных и стабилизированных DC-DC преобразователей мощностью 3 Вт |
| F | Диапазон входного напряжения 9–36 В DC |
| 12 | Выходное напряжение 12 В DC |
Назначение
SPBW03F-12 представляет собой изолированный стабилизированный модульный DC-DC преобразователь мощности 3 Вт в корпусе SIP8. Изделие предназначено для формирования стабилизированного напряжения 12 В постоянного тока из источников питания с широким диапазоном входного напряжения 9–36 В DC при обеспечении гальванической развязки, защиты по выходу и устойчивой работы в промышленной аппаратуре, телекоммуникационных системах и распределённых архитектурах питания.
Особенности
- Корпус SIP8 со стандартным расположением выводов.
- Широкий диапазон входного напряжения 4:1.
- Рабочий температурный диапазон от -40 до +85 °C.
- Отсутствие требования к минимальной нагрузке.
- Соответствие требованиям BS EN/EN55032, класс A/B, при использовании дополнительных внешних компонентов.
- Высокий КПД до 85%.
- Защита от короткого замыкания, перегрузки и пониженного входного напряжения.
- Гальваническая развязка вход-выход 1,5 кВ DC.
- Удалённое включение и выключение.
- Срок наработки на отказ по MIL-HDBK-217F(25 °C): 2800 часов для моделей с одиночным выходом.
Применение
- Телекоммуникационные и дата-коммутационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Системы коммутации данных.
Описание
Серия SPBW03 и DPBW03 является семейством изолированных и стабилизированных модульных DC-DC преобразователей с корпусом SIP8. Модуль выполнен с использованием стандартных отраслевых выводов, обеспечивает высокий КПД до 85%, широкий рабочий диапазон температур от -40 до +85 °C и изоляционное напряжение I/O-P/O 1,5 кВ DC. Изделие соответствует требованиям по излучаемым помехам BS EN/EN55032 класса A/B при применении дополнительных внешних компонентов и имеет режим непрерывной работы с автоматическим восстановлением после аварийных состояний.
Модели серии рассчитаны на различные входные напряжения 9–36 В DC и 18–75 В DC, а также на различные уровни выходного напряжения: 3,3 В, 5 В, 12 В, 15 В для одиночных выходов и ±5 В, ±12 В, ±15 В для двухполярных выходов. Для SPBW03F-12 номинальным является входной диапазон 9–36 В DC и выход 12 В DC.
Основные параметры
| Параметр | Значение |
| Номинальная мощность | 3 Вт |
| Тип преобразователя | Изолированный стабилизированный DC-DC преобразователь |
| Корпус | SIP8 |
| Размеры | 21,8 × 9,2 × 11,1 мм |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
| Охлаждение | Естественная конвекция |
| Удалённое управление | Есть |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В DC |
| Категория входа | F |
| Пусковое напряжение | 7,5 В DC |
| Напряжение отключения | 6 В DC |
| Максимальное перенапряжение на входе | 50 В DC, 100 мс максимум |
| Входной фильтр | Внутренний конденсатор |
| Рекомендуемая защита по входу | Предохранитель 1 А, медленного срабатывания |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В DC |
| Допуск выходного напряжения | ±1,5% |
| Выходной ток | 0–250 мА |
| Напряжение пульсаций и шума | 50 мВ p-p |
| Нелинейность по линии | 0,5% |
| Нелинейность по нагрузке | 0,5% для одиночного выхода, ±1% для двух выходов |
| Частота переключения | 100 кГц |
| Потребляемая внутренняя мощность | 500 мВт |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | Автоматическое восстановление после устранения аварийного режима |
| Защита от пониженного входного напряжения | Есть |
Функциональные параметры
| Параметр | Значение |
| Удалённое включение | RC относительно -Vin: разомкнутая цепь |
| Удалённое выключение | RC относительно -Vin: менее 1,2 В DC или короткое замыкание |
Параметры изоляции и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 1,5 кВ DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная ёмкость | 500 пФ |
| Эмиссия помех | BS EN/EN55032 (CISPR32), класс A/B с внешними компонентами |
| Помехоустойчивость по радиации | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| ESD | BS EN/EN61000-4-2, уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| EFT/пакеты импульсов | BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-линия |
| Проводимая устойчивость | BS EN/EN61000-4-6, уровень 2, 3 В (э.д.с.) |
| Магнитное поле | BS EN/EN61000-4-8, уровень 2, 3 А/м |
Эксплуатационные и механические параметры
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Температура корпуса | +100 °C max. |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -40…+125 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C от 0 до 85 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1…3 с, 260 °C max. |
MTBF
| Параметр | Значение |
| Наработка на отказ | 2800 ч для моделей с одиночным выходом; 2100 ч для моделей с двумя выходами |
| Методика оценки | MIL-HDBK-217F (25 °C) |
Размеры
| Параметр | Значение |
| Габаритные размеры | 21,8 × 9,2 × 11,1 мм |
| Длина | 21,8 мм |
| Ширина | 9,2 мм |
| Высота | 11,1 мм |
| Шаг выводов | 2,54 мм |
| Допуск габаритов | x.x ±0,5 мм; x.xx ±0,02" |
| Допуск шага выводов | ±0,05 мм |
Упаковка
| Параметр | Значение |
| Тип упаковки | Стандартная трубчатая упаковка |
| Количество в трубке | 14 шт. |
| Масса одной трубки | 78,7 г |
| Количество в коробке | 2058 шт. |
| Масса коробки | 13,57 кг |
| Размеры коробки | L390,9 × W284,8 × H175,7 мм |
Примечания
- Все параметры указаны при нормальном входе: 24 В DC для F-моделей, 48 В DC для G-моделей, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары 12" и конденсатора 0,1 мкФ и 47 мкФ.
- Нелинейность по линии измеряется от низкой линии к высокой линии при номинальной нагрузке.
- Нелинейность по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Финальное изделие должно подтверждённо сохранять соответствие требованиям ЭМС. Для методики проведения испытаний следует использовать руководство по испытаниям ЭМС силовых источников питания.
