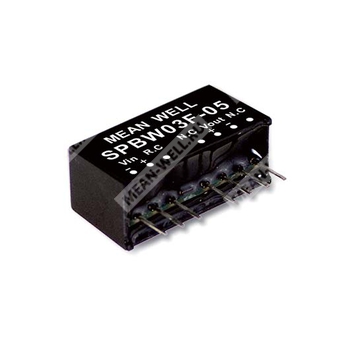

SPBW03F-15 - изолированный регулируемый DC-DC преобразователь мощностью 3 Вт для промышленной аппаратуры.
Расшифровка партномера
| Элемент партномера | Значение |
| SPBW03 | Серия 3 Вт, SIP8, изолированный и стабилизированный DC-DC модульный преобразователь |
| F | Входное напряжение 9–36 В постоянного тока |
| 15 | Выходное напряжение 15 В постоянного тока |
| SPBW03F-15 | Одновыходной модуль серии SPBW03, вход 9–36 В, выход 15 В, мощность 3 Вт |
Назначение
SPBW03F-15 — это изолированный стабилизированный модульный DC-DC преобразователь в корпусе SIP8, предназначенный для преобразования входного напряжения постоянного тока в стабилизированное выходное напряжение 15 В при мощности до 3 Вт. Модуль рассчитан на применение в промышленной автоматике, телекоммуникационном оборудовании, измерительной аппаратуре и распределённых системах питания.
Особенности
- Корпус SIP8 со стандартным расположением выводов.
- Широкий диапазон входного напряжения 4:1.
- Изоляция вход-выход 1,5 кВ DC.
- Рабочий температурный диапазон до +85 °C.
- Не требует минимальной нагрузки.
- Высокий КПД до 84% для данной модификации.
- Защита от короткого замыкания, перегрузки и пониженного входного напряжения.
- Удалённое включение/выключение.
- Соответствие требованиям по помехоэмиссии BS EN/EN55032 с внешними компонентами.
Применение
- Промышленные системы управления.
- Телекоммуникационное оборудование.
- Оборудование передачи данных.
- Приборостроение.
- Анализаторы и измерительные устройства.
- Детекторы.
- Коммутационные системы передачи данных.
- Распределённая архитектура питания.
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В DC |
| Номинальное входное напряжение для серии | 24 В |
| Пиковое входное напряжение в течение 100 мс | 50 В DC |
| Фильтр | Внутренний конденсатор |
| Рекомендуемый предохранитель | 1 А, медленный, для модулей на 24 В |
| Потребление без нагрузки | 12 мА |
| Потребление при полной нагрузке | 150 мА |
| Порог запуска по пониженному напряжению | 7,5 В DC |
| Порог отключения по пониженному напряжению | 6 В DC |
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 15 В DC |
| Номинальная мощность | 3 Вт |
| Выходной ток | 0–200 мА |
| Точность выходного напряжения | ±1,5% |
| Пульсации и шум | 50 мВ p-p |
| Регулирование по линии | 0,5% |
| Регулирование по нагрузке | ±0,5% |
| Частота преобразования | 100 кГц |
| Внутренние потери мощности | 500 мВт |
| КПД типовой | 84% |
| Емкостная нагрузка | 120 мкФ |
Защита
| Параметр | Значение |
| Короткое замыкание | Режим непрерывной защиты, автоматическое восстановление |
| Перегрузка | Автоматическое восстановление после устранения аварийного режима |
| Пониженное входное напряжение | Порог запуска 7,5 В DC; порог отключения 6 В DC |
Функции
| Параметр | Значение |
| Удалённое управление | Включение: R.C. относительно -Vin разомкнуто; выключение: R.C. относительно -Vin менее 1,2 В или короткое замыкание |
| Охлаждение | Естественная конвекция |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Температура корпуса | +100 °C максимум |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…85 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса в течение 1–3 с, максимум 260 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная ёмкость | 500 пФ |
ЭМС
| Параметр | Значение |
| Помехоэмиссия по проводам | BS EN/EN55032 (CISPR32), класс A/B с внешними компонентами |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A/B с внешними компонентами |
| ЭСР | Уровень 2, 8 кВ воздух, 4 кВ контакт |
| Устойчивость к радиополю | Уровень 2, 3 В/м |
| Устойчивость к импульсным помехам | Уровень 1, 0,5 кВ |
| Устойчивость к перенапряжениям | Уровень 1, 0,5 кВ линия-линия |
| Устойчивость к наведённым помехам | Уровень 2, 3 В (э.д.с.) |
| Устойчивость к магнитному полю | Уровень 2, 3 А/м |
Надёжность и конструкция
| Параметр | Значение |
| MTBF | 2800 тыс. часов для одновыходных моделей; 2100 тыс. часов для двувыходных моделей, MIL-HDBK-217F (25 °C) |
| Материал корпуса | Негорючий чёрный пластик, UL 94V-0 |
Размеры
| Параметр | Значение |
| Габариты | 21,8 × 9,2 × 11,1 мм |
| Габариты в дюймах | 0,86 × 0,36 × 0,44 |
Подключение выводов
| Номер вывода | SPBW03F-15 |
| 1 | -Vin |
| 2 | +Vin |
| 3 | R.C. |
| 5 | N.C. |
| 6 | +Vout |
| 7 | -Vout |
| 8 | N.C. |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 4,3 г |
| Упаковка | 1 шт. в трубке |
| Количество в трубке | 14 шт. |
| Масса трубки | 78,7 г |
| Максимальное количество в картонной коробке | 2058 шт. |
| Масса одной коробки | 13,57 кг |
| Размер коробки | 390,9 × 284,8 × 175,7 мм |
Примечания
- Все параметры указаны при нормальных входных условиях: 24 В DC; для модулей 48 В DC — 48 В; номинальная нагрузка; температура 25 °C; влажность 70% RH; если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, заканчивающейся конденсатором 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от нижнего до верхнего предела входного напряжения при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Окончательное изделие должно подтверждать соответствие требованиям ЭМС. Для методики выполнения испытаний следует использовать испытания на ЭМС компонентов источников питания.
- Для каждого выхода значения ёмкостной нагрузки, отмеченные звёздочкой, относятся к каждому выходу отдельно.
