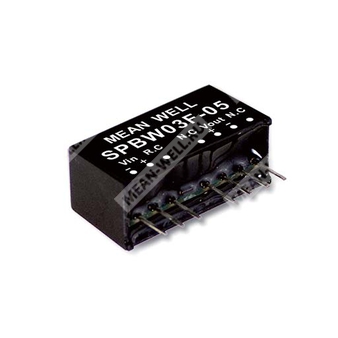

SPBW03G-03 - Изолированный регулируемый DC-DC преобразователь мощностью 3 Вт в SIP8 для входа 18–75 В и выхода 3,3 В.
SPBW03G-03 — это изолированный регулируемый модульный DC-DC преобразователь серии SPBW03/DPBW03 в корпусе SIP8. Предназначен для понижающего преобразования постоянного напряжения с гальванической развязкой, применяется в промышленной электронике, телекоммуникационных системах, распределённой архитектуре питания, измерительной и управляющей аппаратуре.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| SPBW | Серия изолированных регулируемых DC-DC преобразователей |
| 03 | Номинальная выходная мощность 3 Вт |
| G | Диапазон входного напряжения 18–75 В постоянного тока |
| 03 | Выходное напряжение 3,3 В |
Особенности
- Корпус SIP8 со стандартной распиновкой для отрасли.
- Широкий диапазон входного напряжения 4:1.
- Рабочий температурный диапазон от -40 до +85 °C.
- Не требуется минимальная нагрузка.
- Соответствие требованиям BS EN/EN55032 по излучаемым помехам класса A/B при использовании дополнительных компонентов.
- Высокий КПД, до 85% в зависимости от модификации.
- Встроенные защиты: короткое замыкание, перегрузка, пониженное входное напряжение.
- Гальваническая развязка вход-выход 1,5 кВ DC.
- Удалённое включение/выключение.
Назначение
- Телекоммуникационные системы и передача данных.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные устройства передачи данных.
Описание
Серия SPBW03 и DPBW03 представляет собой изолированные и стабилизированные DC-DC преобразователи мощностью 3 Вт в корпусе SIP8. Модули имеют стандартную распиновку, высокий КПД до 85%, широкий рабочий температурный диапазон от -40 до +85 °C, развязку вход-выход 1,5 кВ DC и соответствуют требованиям по излучаемым помехам BS EN/EN55032 класса A/B при использовании дополнительных внешних компонентов. Серия рассчитана на входные напряжения 9–36 В и 18–75 В с коэффициентом преобразования 4:1 и доступна в вариантах с различными выходными напряжениями 3,3 В, 5 В, 12 В, 15 В для одиночных выходов и ±5 В, ±12 В, ±15 В для двуполярных выходов.
Таблица выбора модели
| Обозначение |
Входное напряжение |
Выходное напряжение |
Ток без нагрузки |
Ток при полной нагрузке |
Ток нагрузки |
КПД, тип. |
Допустимая ёмкость нагрузки |
| SPBW03G-03 |
18–75 В |
3,3 В |
3 мА |
61 мА |
0–700 мА |
79% |
180 мкФ |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 18–75 В постоянного тока |
| Предельное входное напряжение импульсом 100 мс | 100 В DC |
| Фильтр | Встроенный конденсатор |
| Плавкий предохранитель | Рекомендуется; для модулей 48 В — 500 мА, медленный |
| Порог запуска защиты по пониженному напряжению | 7,5 В DC для 24Vin; 15,5 В DC для 48Vin |
| Порог отключения защиты по пониженному напряжению | 6 В DC для 24Vin; 12 В DC для 48Vin |
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 3,3 В |
| Выходной ток | 0–700 мА |
| Номинальная выходная мощность | 3 Вт |
| Ток холостого хода | 3 мА |
| Ток при полной нагрузке | 61 мА |
| Точность выходного напряжения | ±1,5% |
| Размах пульсаций и шумов | 50 мВ п-п |
| Регулировка по линии | 0,5% |
| Регулировка по нагрузке | ±0,5% для одиночного выхода; ±1% для двуполярных |
| Минимальная частота преобразования | 100 кГц |
| Тип защиты от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Тип защиты от перегрузки | Автоматическое восстановление после устранения неисправности |
Параметры защиты и функции
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | Автоматическое восстановление после устранения аварийного режима |
| Удалённое управление | Включение: R.C. относительно -Vin разомкнуто; отключение: R.C. относительно -Vin < 1,2 В или короткое замыкание |
Параметры изоляции и безопасности
| Параметр | Значение |
| Испытательное напряжение изоляции | 1,5 кВ DC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 500 пФ |
| Стандарты безопасности | EAC TP TC 020/2011; для 48Vin только EAC TP TC 004 |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A/B с внешними компонентами |
| Проводимые помехи | BS EN/EN55032 (CISPR32), класс A/B с внешними компонентами |
| ESD | Уровень 2, 8 кВ воздух, 4 кВ контакт |
| Радиочастотная восприимчивость | Уровень 2, 3 В/м |
| EFT/импульсные помехи | Уровень 1, 0,5 кВ |
| Сурж | Уровень 1, 0,5 кВ линия-линия |
| Проводимая восприимчивость | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле | Уровень 2, 3 А/м |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Температура корпуса | +100 °C макс. |
| Влажность при работе | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -40…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C в диапазоне 0…85 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, макс. 260 °C |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | Для одиночных выходов: 2800 тыс. ч; для двуполярных: 2100 тыс. ч по MIL-HDBK-217F (25 °C) |
Конструктивные данные
| Параметр | Значение |
| Габариты | 21,8 × 9,2 × 11,1 мм |
| Габариты в дюймах | 0,86 × 0,36 × 0,44 inch |
| Материал корпуса | Негорючий чёрный пластик, класс UL 94V-0 |
| Тип корпуса | SIP8 |
Назначение выводов
| Номер вывода | SPBW03 | DPBW03 |
| 1 | -Vin | -Vin |
| 2 | +Vin | +Vin |
| 3 | R.C. | R.C. |
| 5 | N.C. | N.C. |
| 6 | +Vout | +Vout |
| 7 | -Vout | Общий |
| 8 | N.C. | -Vout |
Примечания
- Все параметры указаны при нормальном входе: для 24 В DC — 24 В, для 48 В DC — 48 В; нагрузка номинальная; температура окружающей среды 25 °C; влажность 70% RH.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары 12" и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от низкой линии к высокой линии при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Конечное изделие должно подтверждать соответствие требованиям ЭМС.
Упаковка
| Параметр | Значение |
| Поставочная форма | Трубка |
| Количество в трубке | 14 шт. |
| Масса одной трубки | 78,7 г |
| Количество в коробке | 2058 шт. |
| Масса коробки | 13,57 кг |
| Размеры коробки | 390,9 × 284,8 × 175,7 мм |
