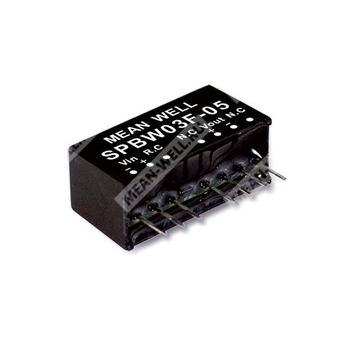

SPBW03G-12 — изолированный и стабилизированный DC-DC преобразователь 3 Вт для промышленной электроники и телекоммуникаций.
Расшифровка партномера
| Обозначение | Расшифровка |
| SPBW03 | Серия изолированных и стабилизированных модулей DC-DC преобразователя мощностью 3 Вт в SIP8-корпусе |
| G | Входное напряжение 18–75 В постоянного тока |
| 12 | Выходное напряжение 12 В постоянного тока |
Назначение
Модуль SPBW03G-12 представляет собой изолированный стабилизированный преобразователь постоянного тока в постоянный ток мощностью 3 Вт, предназначенный для питания узлов промышленной автоматики, телекоммуникационного оборудования, измерительных и распределённых систем питания.
Особенности
- SIP8-корпус со стандартным промышленным расположением выводов.
- Широкий диапазон входного напряжения 4:1.
- Рабочий температурный диапазон от -40 до +85 °C.
- Не требуется минимальная нагрузка.
- Соответствие требованиям BS EN/EN55032 по излучаемым помехам класса A/B при использовании дополнительных компонентов.
- Высокий КПД, до 85%.
- Защиты: короткое замыкание, перегрузка, пониженное входное напряжение.
- Изоляция вход-выход 1,5 кВ постоянного тока.
- Дистанционное включение/выключение.
Применение
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Устройства коммутации данных.
Описание
Серия SPBW03 и DPBW03 — это 3-ваттные изолированные и стабилизированные модули DC-DC преобразователей в корпусе SIP8. Серия использует стандартные выводы промышленного назначения, обладает высоким КПД до 85%, рассчитана на расширенный температурный диапазон от -40 до +85 °C, обеспечивает изоляцию вход-выход 1,5 кВ постоянного тока и соответствует требованиям BS EN/EN55032 по излучаемым помехам класса A/B при использовании дополнительных компонентов. Модели серии рассчитаны на входные диапазоны 9–36 В и 18–75 В с различными выходными напряжениями: 3,3 В, 5 В, 12 В, 15 В для одиночных выходов, а также ±5 В, ±12 В, ±15 В для двухполярных выходов. Модуль SPBW03G-12 относится к группе с входом 18–75 В и выходом 12 В.
Расшифровка параметров серии для SPBW03G-12
| Параметр | Значение |
| Серия | SPBW03 |
| Тип выхода | Одиночный выход |
| Диапазон входного напряжения | 18–75 В постоянного тока |
| Номинальное выходное напряжение | 12 В постоянного тока |
| Номинальная мощность | 3 Вт |
Технические параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18–75 В постоянного тока |
| Импульсное перенапряжение, 100 мс макс. | 100 В постоянного тока |
| Фильтр | Внутренний конденсатор |
| Защита по входу | Рекомендуется предохранитель 500 мА, плавкий, медленного действия |
| Порог включения по пониженному напряжению | 7,5 В постоянного тока для 24 В моделей; 15,5 В постоянного тока для 48 В моделей |
| Порог отключения по пониженному напряжению | 6 В постоянного тока для 24 В моделей; 12 В постоянного тока для 48 В моделей |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В постоянного тока |
| Выходной ток | 0–250 мА |
| Номинальная мощность | 3 Вт |
| Точность выходного напряжения | ±1,5% |
| Пульсации и шум | 50 мВ пик-пик |
| Регулировка по линии | 0,5% |
| Регулировка по нагрузке | ±0,5% для одиночных выходов; ±1% для двухполярных выходов |
| Частота переключения, мин. | 100 кГц |
| Потребляемая внутренняя мощность | 500 мВт |
Защиты
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | Автоматическое восстановление после устранения неисправности |
Функции
| Параметр | Значение |
| Дистанционное управление | Включение: R.C. относительно -Vin — разомкнутая цепь; выключение: R.C. относительно -Vin < 1,2 В или замыкание |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | от -40 до +85 °C |
| Температура корпуса | +100 °C макс. |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | от -40 до +125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0…85 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, не более 260 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | 1,5 кВ постоянного тока между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Изоляционная ёмкость | 500 пФ |
ЭМС и безопасность
| Параметр | Значение |
| Стандарт безопасности | EAC TP TC 020/2011 (EAC TP TC 004 только для исполнения на 48 В) |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A/B с внешними компонентами |
| Проводимые помехи | BS EN/EN55032 (CISPR32), класс A/B с внешними компонентами |
| Статическое электричество | BS EN/EN61000-4-2, уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Радиополевая помехоустойчивость | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-линия |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6, уровень 2, 3 В (э.д.с.) |
| Магнитное поле | BS EN/EN61000-4-8, уровень 2, 3 А/м |
Надёжность
| Параметр | Значение |
| MTBF для одиночных выходных моделей | 2800 тыс. ч |
| MTBF для двухполярных выходных моделей | 2100 тыс. ч |
| Методика оценки | MIL-HDBK-217F (25 °C) |
Конструктивные данные
| Параметр | Значение |
| Габариты | 21,8 × 9,2 × 11,1 мм |
| Габариты в дюймах | 0,86 × 0,36 × 0,44 дюйма |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
Выводы и назначение контактов
| Номер вывода | Назначение для SPBW03 | Назначение для DPBW03 |
| 1 | -Vin | -Vin |
| 2 | +Vin | +Vin |
| 3 | R.C. | R.C. |
| 5 | Н.З. | Н.З. |
| 6 | +Vout | +Vout |
| 7 | -Vout | Общий |
| 8 | Н.З. | -Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении: для моделей 24 В — 24 В постоянного тока, для моделей 48 В — 48 В постоянного тока; нагрузка номинальная; температура окружающей среды 25 °C; влажность 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Окончательное оборудование должно подтверждать соответствие требованиям ЭМС после монтажа. Для проведения испытаний ЭМС следует учитывать условия испытаний компонентов питания.
Упаковка
| Параметр | Значение |
| Количество в трубке | 14 шт. |
| Количество трубок в коробке | 147 |
| Количество в коробке | 2058 шт. |
| Масса одной трубки | 78,7 г |
| Масса одной коробки | 13,57 кг |
| Размер коробки | 390,9 × 284,8 × 175,7 мм |
