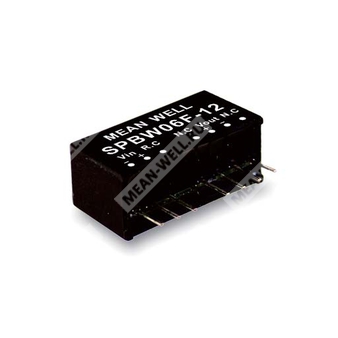

SPBW06F-03 - изолированный 6-Вт DC-DC преобразователь в SIP8 с выходом 3,3 В.
Расшифровка партномера
| Обозначение |
Расшифровка |
| SPBW06 |
Серия изолированных и стабилизированных модулей DC-DC мощностью 6 Вт в корпусе SIP8 |
| F |
Диапазон входного напряжения 9–36 В постоянного тока |
| 03 |
Выходное напряжение 3,3 В |
Назначение
SPBW06F-03 предназначен для построения изолированных вторичных источников питания в промышленной электронике, телекоммуникационном и измерительном оборудовании, а также в распределённых системах питания.
Описание
Серия SPBW06 и DPBW06 представляет собой 6-ваттные изолированные и стабилизированные DC-DC модули в корпусе SIP8 с индустриальным расположением выводов. Модуль SPBW06F-03 относится к одновыходным исполнением серии, рассчитан на широкий входной диапазон 9–36 В постоянного тока и формирует стабилизированное выходное напряжение 3,3 В.
Изделие рассчитано на работу в расширенном температурном диапазоне от -40 до +85 °C, имеет КПД до 81%, встроенную защиту от короткого замыкания в непрерывном режиме и защиту от перегрузки с автоматическим восстановлением после устранения аварийного режима. Для связи входа и выхода обеспечена гальваническая изоляция 1,5 кВ постоянного тока.
Модуль не требует минимальной нагрузки, допускает дистанционное включение и выключение, а также ориентирован на применение в системах промышленного управления, телекоммуникации, беспроводных сетях, приборах, анализаторах, детекторах и системах коммутации данных.
Характеристики
- Корпус SIP8 с отраслевым стандартным расположением выводов.
- Соотношение вход/выход 4:1 для широкого диапазона питания.
- Рабочий диапазон температур: от -40 до +85 °C.
- Не требуется минимальная нагрузка.
- КПД: до 81%.
- Защита: короткое замыкание (непрерывная), перегрузка.
- Изоляция вход-выход: 1,5 кВ постоянного тока.
- Удалённое управление включением/выключением.
Применение
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Установки промышленного управления.
- Измерительные приборы.
- Анализаторы.
- Детекторы.
- Коммутационные устройства данных.
Таблица выбора модели
| Параметр |
Значение для SPBW06F-03 |
| Входное напряжение |
24 В постоянного тока, диапазон 9–36 В |
| Выходное напряжение |
3,3 В |
| Выходной ток |
0–1500 мА |
| Ток холостого хода |
4 мА |
| Ток при номинальной нагрузке |
310 мА |
| КПД |
81% |
| Максимальная ёмкостная нагрузка |
4700 мкФ |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
9–36 В постоянного тока |
| Импульсное перенапряжение, максимум 100 мс |
50 В постоянного тока |
| Фильтр |
Внутренний конденсатор |
| Рекомендуемая защита |
Предохранитель, быстродействующий тип 1,25 А |
| Потребляемая мощность внутренних цепей |
500 мВт |
Выход
| Параметр |
Значение |
| Номинальная выходная мощность |
6 Вт |
| Выходное напряжение |
3,3 В |
| Точность выходного напряжения |
±1,5% |
| Пульсации и шум |
100 мВ пик-пик |
| Регулирование по линии |
±0,2% |
| Регулирование по нагрузке |
±0,5% |
| Выходной ток |
0–1500 мА |
| Максимальная ёмкостная нагрузка |
4700 мкФ |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Непрерывное, автоматическое восстановление |
| Перегрузка |
Восстановление после устранения аварийного состояния |
Функции
| Параметр |
Значение |
| Дистанционное управление |
Включение: вход R.C. относительно -Vin в состоянии высокого импеданса, разомкнут. Выключение: подача 2–4 мА на вывод R.C. |
Эксплуатация и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
От -40 до +85 °C |
| Температура корпуса |
До +100 °C |
| Влажность при эксплуатации |
20–90% RH, без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура и влажность хранения |
-55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
0,03%/°C в диапазоне 0…65 °C |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса, 1–3 с, максимум 260 °C |
Изоляция и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции |
1,5 кВ постоянного тока между входом и выходом |
| Сопротивление изоляции |
100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции |
50 пФ |
ЭМС
| Параметр |
Значение |
| Проводимые помехи |
BS EN/EN55032 (CISPR32), класс A/B с внешними компонентами |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), класс A/B с внешними компонентами |
| ЭСР |
Уровень 2, ±8 кВ по воздуху, ±4 кВ контакт |
| Устойчивость к радиочастотному полю |
Уровень 2, 3 В/м |
| Быстрые переходные процессы |
Уровень 1, 0,5 кВ |
| Скачок напряжения |
Уровень 1, 0,5 кВ линия-линия |
| Проводимая помехоустойчивость |
Уровень 2, 3 В (э.д.с.) |
| Магнитное поле |
Уровень 2, 3 А/м |
Надёжность и конструктив
| Параметр |
Значение |
| MTBF |
1850 тыс. часов по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
21,8 × 9,2 × 11,1 мм |
| Материал корпуса |
Непроводящий чёрный пластик, класс UL 94V-0 |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
-Vin |
| 2 |
+Vin |
| 3 |
R.C. |
| 5 |
Не используется |
| 6 |
+Vout |
| 7 |
-Vout |
| 8 |
Не используется |
Примечания
- Все параметры указаны при нормальном входном напряжении 24 В постоянного тока, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с применением витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от нижнего уровня входного напряжения до верхнего при номинальной нагрузке.
- Регулирование по нагрузке измеряется в диапазоне от 0 до 100% номинальной нагрузки.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
Упаковка
| Параметр |
Значение |
| Масса одного изделия |
4,5 г |
| Количество в одной трубке |
14 шт. |
| Максимальное количество в коробке |
2058 шт. |
| Масса коробки |
13,98 кг |
| Размеры коробки |
390,9 × 284,8 × 175,7 мм |
