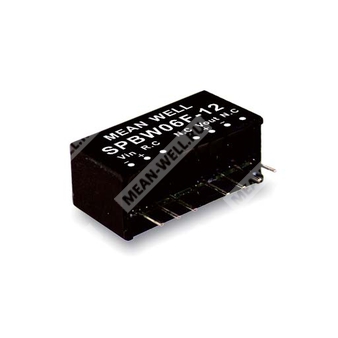

SPBW06F-05 - изолированный стабилизированный DC-DC преобразователь 6 Вт с широким входом и выходом 5 В.
Расшифровка партномера
| Обозначение |
Расшифровка |
| SPBW06 |
Серия изолированных регулируемых DC-DC преобразователей, мощность 6 Вт, корпус SIP8 |
| F |
Диапазон входного напряжения 9–36 В постоянного тока |
| 05 |
Номинальное выходное напряжение 5 В постоянного тока |
Назначение и особенности
SPBW06F-05 представляет собой модульный изолированный и стабилизированный DC-DC преобразователь мощности 6 Вт в корпусе SIP8 со стандартным промышленным расположением выводов. Модуль предназначен для преобразования входного постоянного напряжения 9–36 В в стабилизированное выходное напряжение 5 В при использовании в системах промышленной автоматики, телекоммуникаций, распределённой энергетики, измерительной и иной электронной аппаратуры.
Компонент имеет широкий диапазон входного напряжения, не требует минимальной нагрузки, обеспечивает высокий типовой КПД и оснащён защитой от короткого замыкания и перегрузки. Предусмотрено дистанционное включение/выключение. Изоляция входа и выхода составляет 1,5 кВ постоянного тока.
Основные особенности
- Корпус SIP8 со стандартным отраслевым расположением выводов.
- Широкий диапазон входного напряжения 9–36 В постоянного тока.
- Стабилизированное выходное напряжение 5 В постоянного тока.
- Не требуется минимальная нагрузка.
- Типовой КПД до 85% для данного исполнения.
- Защита от короткого замыкания в непрерывном режиме.
- Защита от перегрузки с автоматическим восстановлением.
- Изоляция вход-выход 1,5 кВ постоянного тока.
- Дистанционное управление включением/выключением.
Применение
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленное управляющее оборудование.
- Измерительные приборы.
- Анализаторы.
- Детекторы.
- Коммутационные устройства и узлы передачи данных.
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
9–36 В постоянного тока |
| Переходное перенапряжение на входе, максимум 100 мс |
50 В постоянного тока |
| Входной фильтр |
Внутренний конденсатор |
| Рекомендуемый предохранитель |
1,25 А, быстродействующий |
| Входной ток без нагрузки |
4 мА |
| Входной ток при полной нагрузке |
298 мА |
| Потребляемая мощность внутренних цепей |
500 мВт |
Параметры выхода
| Параметр |
Значение |
| Выходное напряжение |
5 В постоянного тока |
| Номинальная мощность |
6 Вт |
| Выходной ток |
0–1200 мА |
| Точность выходного напряжения |
±1,5% |
| Пульсации и шум |
100 мВ пик-пик |
| Линейная стабилизация |
±0,2% |
| Стабилизация по нагрузке |
±0,5% |
| Типовой КПД |
85% |
| Максимальная ёмкостная нагрузка |
2200 мкФ |
Защита
| Параметр |
Значение |
| Защита от короткого замыкания |
Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки |
Автоматическое восстановление после устранения аварийного режима |
Функциональные параметры
| Параметр |
Значение |
| Дистанционное включение/выключение |
Активный высокий уровень; при разомкнутом выводе преобразователь включён |
| Логика выключения |
Подача тока 2–4 мА на вывод управления относительно входного минуса |
| Схема применения вывода управления |
Рекомендуется подключение через 1 кОм |
| Частота преобразования |
580 кГц |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
1,5 кВ постоянного тока между входом и выходом |
| Сопротивление изоляции |
100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции |
50 пФ |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от -40 до +85 °C |
| Температура корпуса |
до +100 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура хранения |
от -55 до +125 °C |
| Влажность хранения |
10–95% RH, без конденсации |
| Температурный коэффициент |
0,03% / °C (0…65 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса в течение 1–3 с, максимум 260 °C |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
EAC TP TC 020/2011; для 48-вольтового типа также EAC TP TC 004 |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), класс A/B с внешними компонентами |
| Проводимые помехи |
BS EN/EN55032 (CISPR32) |
| ЭСР |
Уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Радиочастотная помехоустойчивость |
Уровень 2, 3 В/м |
| Быстрые переходные процессы |
Уровень 1, 0,5 кВ |
| Импульсные перенапряжения |
Уровень 1, 0,5 кВ |
| Проводимая помехоустойчивость |
Уровень 2, 3 В (э. д. с.) |
| Магнитное поле |
Уровень 2, 3 А/м |
Надёжность и конструкция
| Параметр |
Значение |
| MTBF |
1850 тыс. часов по MIL-HDBK-217F (25 °C) |
| Материал корпуса |
Непроводящий чёрный пластик, класс UL 94V-0 |
| Масса |
4,5 г |
| Упаковка в трубке |
14 шт. в трубке; 2058 шт. в 147 трубках в коробке |
| Масса одной трубки |
81,5 г |
| Масса коробки |
13,98 кг |
| Габариты коробки |
390,9 × 284,8 × 175,7 мм |
Габаритные размеры
| Параметр |
Значение |
| Длина |
21,8 мм |
| Ширина |
9,2 мм |
| Высота |
11,1 мм |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
-Vin |
| 2 |
+Vin |
| 3 |
R.C. |
| 5 |
N.C. |
| 6 |
+Vout |
| 7 |
-Vout |
| 8 |
N.C. |
Примечания
1. Все параметры указаны при номинальном входе 24 В постоянного тока, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц с применением 12-дюймовой витой пары, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
3. Линейная стабилизация измеряется при переходе от низкого входного напряжения к высокому при номинальной нагрузке.
4. Стабилизация по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
5. Для соответствия нормам ЭМС конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. Для проведения испытаний следует руководствоваться методикой испытаний ЭМС для компонентов источников питания.
Дополнительные сведения по применению
Для выполнения требований по излучаемым помехам класса A/B в типовом включении рекомендуется применять внешние компоненты фильтрации согласно схеме, приведённой в документе. Для исполнения SPBW06F-05 рекомендуемые элементы в зависимости от класса ЭМС: C1 — 10 мкФ/50 В; C2 — не устанавливается; C3 — 150 пФ/2 кВ; C4 — 150 пФ/2 кВ; L1 — 10 мкГн для класса A и 10 мкГн для класса B; для класса B дополнительно указан конденсатор 1500 пФ/2 кВ в цепях согласно схеме применения.
