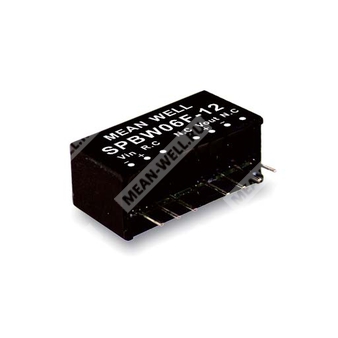

SPBW06F-12 - изолированный DC-DC преобразователь 6 Вт с входом 9–36 В и выходом 12 В для промышленных систем.
Назначение и описание
SPBW06F-12 — модульный изолированный и стабилизированный преобразователь постоянного тока в постоянный ток мощностью 6 Вт в корпусе SIP8. Изделие выполнено по стандартному индустриальному расположению выводов, рассчитано на работу в широком температурном диапазоне и применяется в системах промышленной автоматики, телекоммуникационного оборудования, распределённой энергетики, измерительной и сетевой аппаратуры.
Модель SPBW06F-12 относится к серии с широким диапазоном входного напряжения 9–36 В постоянного тока и номинальным выходом 12 В. Для данной серии характерны высокий КПД, отсутствие требования к минимальной нагрузке, гальваническая развязка входа и выхода, а также встроенная защита от короткого замыкания и перегрузки.
Расшифровка партномера
| Обозначение | Расшифровка |
| SPBW06 | Серия, мощность 6 Вт |
| F | Диапазон входного напряжения 9–36 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В |
| SP | Одиночный выход |
Особенности
- Корпус SIP8 со стандартным промышленным расположением выводов.
- Диапазон входного напряжения 4:1.
- Рабочий температурный диапазон: от -40 до +85 °C.
- Не требуется минимальная нагрузка.
- Высокий КПД — до 89 %.
- Защита: короткое замыкание с непрерывным восстановлением, перегрузка.
- Гальваническая развязка вход-выход 1,5 кВ постоянного тока.
- Удалённое включение/выключение.
- Трёхлетняя гарантия.
Применение
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные устройства передачи данных.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Импульсное перенапряжение, 100 мс максимум | 50 В постоянного тока |
| Фильтр | Встроенный конденсатор |
| Защита по входу | Рекомендуется предохранитель; тип — быстродействующий 1,25 А |
| Потребляемая мощность без нагрузки | 4 мА |
| Потребляемая мощность при полной нагрузке | 288 мА |
| Внутренние потери мощности | 500 мВт |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальная мощность | 6 Вт |
| Точность выходного напряжения | ±1,5 % |
| Допуск по нагрузке | ±0,5 % |
| Пульсации и шум | 100 мВ пик-пик |
| Регулировка по линии | ±0,2 % |
| Диапазон выходного тока | 0–500 мА |
| Максимальная ёмкостная нагрузка | 1100 мкФ |
| Частота преобразования | 580 кГц |
Защита
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | Восстановление после устранения аварийного состояния |
Функции
| Параметр | Значение |
| Удалённое включение/выключение | Активный высокий уровень |
| Состояние включения | При разомкнутом выводе удалённого управления преобразователь включён |
| Состояние выключения | Подача 2–4 мА на вывод удалённого управления выключает преобразователь |
| Уровень сигнала | Относительно общего провода |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | от -40 до +85 °C |
| Температура корпуса | до +100 °C |
| Влажность при работе | 20–90 % RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | от -55 до +125 °C, 10–95 % RH, без конденсации |
| Температурный коэффициент | 0,03 %/°C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса в течение 1–3 с, максимум 260 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 1,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
| Ёмкость изоляции | 50 пФ |
ЭМС и стандарты
| Параметр | Значение |
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32) |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32) |
| Излучаемая помехоустойчивость | Уровень 2, 3 В/м |
| ESD | Уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Быстрые переходные процессы | Уровень 1, 0,5 кВ |
| Скачок | Уровень 1, 0,5 кВ линия-линия |
| Проводимая помехоустойчивость | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле | Уровень 2, 3 А/м |
| Стандарты безопасности | EAC TP TC 020/2011, EAC TP TC 004 для 48 В-входных типов |
Надёжность, размеры и конструкция
| Параметр | Значение |
| MTBF | 1850 тыс. часов по MIL-HDBK-217F (25 °C) |
| Габариты | 21,8 × 9,2 × 11,1 мм |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
Назначение выводов
| Номер вывода | Назначение для SPBW06 | Назначение для DPBW06 |
| 1 | -Vin | -Vin |
| 2 | +Vin | +Vin |
| 3 | R.C. | R.C. |
| 5 | N.C. | N.C. |
| 6 | +Vout | +Vout |
| 7 | -Vout | Common |
| 8 | N.C. | -Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении 24 В постоянного тока, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70 %, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
- Регулировка по нагрузке измеряется в диапазоне от 0 до 100 % номинальной нагрузки.
- Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
Упаковка
| Параметр | Значение |
| Масса одного изделия | 4,5 г |
| Количество в одной трубке | 14 шт. |
| Количество в одном картонном коробе | 2058 шт. |
| Масса одной трубки | 81,5 г |
| Масса одного короба | 13,98 кг |
| Размеры короба | L390,9 × W284,8 × H175,7 мм |
