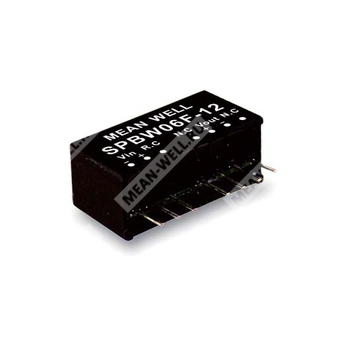

SPBW06F-15 - изолированный, стабилизированный DC-DC преобразователь 6 Вт в корпусе SIP8 с выходом 15 В.
SPBW06F-15 — модульный изолированный и стабилизированный преобразователь постоянного тока в постоянный ток мощностью 6 Вт, выполненный в корпусе SIP8 с индустриальным расположением выводов. Изделие рассчитано на широкий входной диапазон 9…36 В постоянного тока, обеспечивает выходное напряжение 15 В и предназначено для применения в промышленной автоматике, телекоммуникационных системах, распределённых системах электропитания, измерительной и иной электронной аппаратуре.
Расшифровка партномера
| Фрагмент обозначения | Расшифровка |
| SPBW06 | Серия изолированных стабилизированных DC-DC преобразователей мощностью 6 Вт в корпусе SIP8 |
| F | Диапазон входного напряжения 9…36 В постоянного тока |
| 15 | Номинальное выходное напряжение 15 В постоянного тока |
Особенности
- Корпус SIP8 с индустриально стандартной распиновкой.
- Широкий диапазон входного напряжения 4:1.
- Рабочий диапазон температуры окружающей среды от -40 до +85 °C.
- Не требуется минимальная нагрузка.
- КПД до 88% для исполнения SPBW06F-15.
- Защита от короткого замыкания с непрерывным режимом работы.
- Защита от перегрузки с автоматическим восстановлением.
- Гальваническая развязка вход–выход 1,5 кВ DC.
- Удалённое включение/выключение.
Применение
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная техника.
- Анализаторы.
- Детекторы.
- Коммутационные устройства передачи данных.
Описание
SPBW06F-15 относится к серии 6-ваттных изолированных и стабилизированных модулей DC-DC преобразования с корпусом SIP8. Конструкция ориентирована на применение в промышленной и телекоммуникационной электронике, где требуются компактные размеры, стандартный шаг выводов, гальваническая развязка и работа в расширенном температурном диапазоне. Для данной модификации характерны вход 9…36 В постоянного тока, номинальный выход 15 В, высокая эффективность, низкий уровень пульсаций и наличие встроенных защитных функций.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9…36 В DC |
| Номинальное входное напряжение | 24 В DC |
| Пусковой импульс перенапряжения, максимум 100 мс | 50 В DC |
| Входной ток без нагрузки | 5 мА |
| Входной ток при полной нагрузке | 288 мА |
| Входной фильтр | Внутренний конденсатор |
| Рекомендуемая защита по входу | Предохранитель быстродействующего типа 1,25 А |
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В DC |
| Выходная мощность | 6 Вт |
| Выходной ток | 0…400 мА |
| Точность выходного напряжения | ±1,5% |
| Пульсации и шум | 100 мВ п-п |
| Нестабильность по линии | ±0,2% |
| Нестабильность по нагрузке | ±0,5% |
| Частота переключения, типовая | 580 кГц |
| Потребление мощности во внутренней части | 500 мВт |
Защита
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | Восстановление после устранения аварийного режима |
Функции
| Параметр | Значение |
| Удалённое включение/выключение | При открытом входе R.C. модуль включён; для выключения требуется ток 2…4 мА на вывод R.C. |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции, типовая | 50 пФ |
Электромагнитная совместимость
| Параметр | Значение |
| Проводимые помехи | BS EN/EN55032 (CISPR32), класс A/B с внешними компонентами |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A/B с внешними компонентами |
| Электростатический разряд | Уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Радиочастотное электромагнитное поле | Уровень 2, 3 В/м |
| Быстрые переходные процессы | Уровень 1, 0,5 кВ |
| Импульсные перенапряжения | Уровень 1, 0,5 кВ линия-линия |
| Проводимая помехоустойчивость | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле промышленной частоты | Уровень 2, 3 А/м |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Температура корпуса, максимум | +100 °C |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | -55…+125 °C, 10%…95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0…65 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1…3 с, максимум 260 °C |
Надёжность
| Параметр | Значение |
| MTBF | 1850 тыс. ч по MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
| Габаритные размеры | 21,8 × 9,2 × 11,1 мм |
| Габаритные размеры в дюймах | 0,86 × 0,36 × 0,44 |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
Назначение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 3 | R.C. |
| 5 | N.C. |
| 6 | +Vout |
| 7 | -Vout |
| 8 | N.C. |
Примечания
- Все параметры указаны при нормальном входном напряжении 24 В DC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется от минимального к максимальному входному напряжению при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- Изделие следует повторно проверить на соответствие требованиям ЭМС после интеграции в конечное оборудование.
Упаковка
| Параметр | Значение |
| Масса одного изделия | 4,5 г |
| Количество в одной трубке | 14 шт. |
| Количество в одной коробке | 2058 шт. |
| Масса одной трубки | 81,5 г |
| Масса одной коробки | 13,98 кг |
| Размеры коробки | L390,9 × W284,8 × H175,7 мм |
| Стандартная укладка | Трубочная упаковка |
