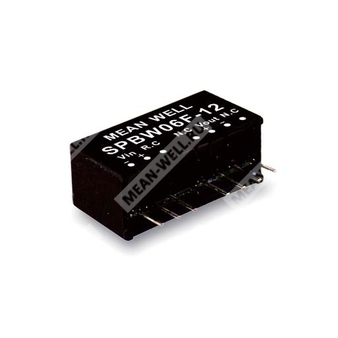

SPBW06G-03 - изолированный стабилизированный DC-DC преобразователь 6 Вт с широким входом 18–75 В и выходом 3,3 В.
SPBW06G-03 — модульный изолированный DC-DC преобразователь серии SPBW06 в корпусе SIP8, предназначенный для преобразования постоянного напряжения в стабилизированное выходное напряжение 3,3 В при мощности до 6 Вт. Изделие ориентировано на промышленную автоматику, телекоммуникационные системы, распределённые архитектуры питания и измерительную аппаратуру.
Расшифровка партномера
| Обозначение | Расшифровка |
| SPBW06 | Серия изолированных стабилизированных DC-DC преобразователей мощностью 6 Вт в корпусе SIP8 |
| G | Входной диапазон 18–75 В постоянного тока |
| 03 | Выходное напряжение 3,3 В |
Назначение и особенности
- Корпус SIP8 со стандартным промышленным расположением выводов.
- Широкий входной диапазон 18–75 В постоянного тока.
- Изолированный стабилизированный выход 3,3 В.
- Номинальная мощность 6 Вт.
- Высокий КПД, типовое значение для SPBW06G-03 — 82%.
- Работа в диапазоне температур от -40 до +85 °C.
- Не требует минимальной нагрузки.
- Защита от короткого замыкания с непрерывным режимом восстановления.
- Защита от перегрузки с автоматическим восстановлением.
- Изоляция вход–выход 1,5 кВ постоянного тока.
- Удалённое включение/выключение.
- Свободная конвекция охлаждения.
Области применения
- Телекоммуникационные и дата-коммутационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Анализаторы.
- Детекторы.
- Коммутационные узлы данных.
Параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18–75 В постоянного тока |
| Входной ток без нагрузки | 3 мА |
| Входной ток при полной нагрузке | 155 мА |
| Пиковое входное напряжение 100 мс | 100 В постоянного тока |
| Рекомендуемый предохранитель | 630 мА, быстродействующий |
| Внутренний фильтр | Внутренний конденсатор |
Выход
| Параметр | Значение |
| Выходное напряжение | 3,3 В |
| Выходной ток | 0–1500 мА |
| Номинальная мощность | 6 Вт |
| Точность выходного напряжения | ±1,5% |
| Пульсации и шум | 100 мВ п-п |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Частота переключения | 580 кГц |
| КПД, тип. | 82% |
| Максимальная ёмкость нагрузки | 4700 мкФ |
Защита
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | Автоматическое восстановление после устранения аварии |
Функции
| Параметр | Значение |
| Удалённое управление включением/выключением | Включение: вход R.C. разомкнут относительно -Vin; выключение: подача 2–4 мА на вывод R.C. |
| Полярность управления | Активный высокий уровень |
Окружающая среда
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Температура корпуса | До +100 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Свободная конвекция воздуха |
| Температура хранения и влажность | -55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C (0…65 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, максимум 260 °C |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 1,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции, тип. | 50 пФ |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) |
| Проводимая эмиссия | Класс A/B с внешними компонентами |
| Излучаемая помехоустойчивость | Уровень 2, 3 В/м |
| ESD | Уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Устойчивость к радиополю | Уровень 2, 3 В/м |
| EFT/пачки | Уровень 1, 0,5 кВ |
| Скачок напряжения | Уровень 1, 0,5 кВ линия-линия |
| Проводимые помехи | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле | Уровень 2, 3 А/м |
| Стандарты безопасности | EAC TP TC 020/2011; для 48-В входных типов также EAC TP TC 004 |
Надёжность, размеры и исполнение
| Параметр | Значение |
| MTBF | 1850 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габариты | 21,8 × 9,2 × 11,1 мм |
| Материал корпуса | Непроводящий чёрный пластик, UL 94V-0 |
Назначение выводов
| Номер вывода | Назначение для SPBW06G-03 |
| 1 | -Vin |
| 2 | +Vin |
| 3 | R.C. |
| 5 | N.C. |
| 6 | +Vout |
| 7 | -Vout |
| 8 | N.C. |
Примечания
| 1 | Все параметры заданы при нормальном входном напряжении 48 В постоянного тока, номинальной нагрузке, температуре 25 °C и влажности 70% RH. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Линейная стабилизация измеряется от низкого входного напряжения к высокому при номинальной нагрузке. |
| 4 | Стабилизация по нагрузке измеряется в диапазоне от 0 до 100% номинальной нагрузки. |
| 5 | Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 4,5 г |
| Количество в одной трубке | 14 шт. |
| Количество в коробке | 2058 шт. |
| Масса одной трубки | 81,5 г |
| Масса коробки | 13,98 кг |
| Размеры коробки | 390,9 × 284,8 × 175,7 мм |
| Стандартная упаковка | Трубка |
