SPBW06G-05 - изолированный DC-DC преобразователь 6 Вт с широким входным диапазоном и выходом 5 В для промышленной аппаратуры.
Расшифровка партномера
| SPBW06 | Серия изолированных и стабилизированных DC-DC преобразователей мощностью 6 Вт в корпусе SIP8 |
| G | Диапазон входного напряжения 18–75 В |
| 05 | Номинальное выходное напряжение 5 В |
Назначение и особенности

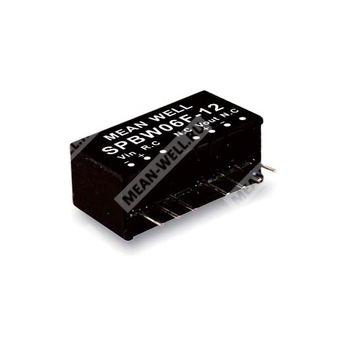

SPBW06G-05 представляет собой изолированный и стабилизированный модульный DC-DC преобразователь мощностью 6 Вт в корпусе SIP8 с промышленным стандартным расположением выводов. Модель относится к серии с ультрашироким входным диапазоном 4:1, рассчитана на применение в системах промышленной автоматики, телекоммуникационном оборудовании, распределённых системах питания, измерительной и сетевой аппаратуре.
Для данной модификации характерны высокий КПД, отсутствие требования минимальной нагрузки, встроенная защита от короткого замыкания в непрерывном режиме и от перегрузки, а также гальваническая изоляция входа и выхода.
Особенности
- Корпус SIP8 со стандартной распиновкой.
- Ультраширокий входной диапазон 4:1.
- Рабочая температура от -40 до +85 °C.
- Не требуется минимальная нагрузка.
- КПД до 89%.
- Защита: короткое замыкание (непрерывная), перегрузка.
- Гальваническая изоляция вход/выход 1,5 кВ DC.
- Дистанционное включение/выключение.
- Срок службы по MTBF: 1850 тыс. ч.
Применение
- Телекоммуникационные и дата-ком системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Анализаторы.
- Детекторы.
- Коммутационные устройства данных.
Вход
| Диапазон входного напряжения | 18–75 В DC |
| Номинальное входное напряжение для серии | 48 В DC |
| Пусковой импульс перенапряжения, 100 мс макс. | 100 В DC |
| Фильтр | Встроенный конденсатор |
| Рекомендуемый предохранитель | 630 мА, быстродействующий тип |
| Потребляемый ток холостого хода | 3 мА |
| Потребляемый ток при полной нагрузке | 150 мА |
| Потери внутренней мощности | 500 мВт |
Выход
| Номинальное выходное напряжение | 5 В |
| Выходной ток | 0–1200 мА |
| Номинальная мощность | 6 Вт |
| Точность выходного напряжения | ±1,5% |
| Размах пульсаций и шума | 100 мВ пик-пик |
| Линейная стабилизация | ±0,2% |
| Нестабильность по нагрузке | ±0,5% |
| Частота переключения | 580 кГц |
| КПД типовой | 85% |
| Допустимая ёмкостная нагрузка, максимум | 2200 мкФ |
Защита
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | Восстановление после устранения аварийного состояния |
Функции
| Дистанционное включение/выключение | Вход R.C. относительно -Vin |
| Состояние включения | При разомкнутом входе R.C. преобразователь включён |
| Состояние выключения | Подача 2–4 мА на вывод R.C. отключает преобразователь |
| Рекомендация по использованию | Если функция не используется, вывод оставить разомкнутым |
Электромагнитная совместимость и безопасность
| Испытательное напряжение изоляции | 1,5 кВ DC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 50 пФ |
| Стандарты безопасности | EAC TP TC 020/2011, для 48Vin также EAC TP TC 004 |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) |
| Проводимые помехи | BS EN/EN55032 (CISPR32) |
| Уровень ESD | Уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Радиочастотная восприимчивость | Уровень 2, 3 В/м |
| EFT/импульсные помехи | Уровень 1, 0,5 кВ |
| Скачки напряжения | Уровень 1, 0,5 кВ линия-линия |
| Проводимая восприимчивость | Уровень 2, 3 А/м |
| Магнитное поле | Уровень 2, 3 А/м |
| Примечание по EMC | Для соответствия классу A/B требуются внешние компоненты |
Условия эксплуатации
| Рабочая температура | -40…+85 °C |
| Температура корпуса | +100 °C макс. |
| Влажность при работе | 20%…90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения | -55…+125 °C |
| Влажность хранения | 10%…95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C (0…65 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, максимум 260 °C |
MTBF, габариты и конструкция
| MTBF | 1850 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты | 21,8 × 9,2 × 11,1 мм |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
| Масса | 4,5 г |
Назначение выводов
| 1 | -Vin |
| 2 | +Vin |
| 3 | R.C. |
| 5 | N.C. |
| 6 | +Vout |
| 7 | -Vout |
| 8 | N.C. |
Примечания
- Все параметры указаны при нормальном входном напряжении 48 В DC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконеченной конденсаторами 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям EMC.
Упаковка
| Тип упаковки | Стандартная трубчатая упаковка |
| Количество в трубке | 14 шт. |
| Масса одной трубки | 81,5 г |
| Максимальное количество в коробке | 2058 шт. |
| Масса коробки | 13,98 кг |
| Размер коробки | 390,9 × 284,8 × 175,7 мм |
Дополнительные сведения по модели
Для серии SPBW06/DPBW06 предусмотрены варианты выходных напряжений 3,3 В, 5 В, 12 В, 15 В для одиночного выхода и ±5 В, ±12 В, ±15 В для двухполярного выхода. Модель SPBW06G-05 относится к одиночному выходу с выходным напряжением 5 В и входным диапазоном серии G 18–75 В.
