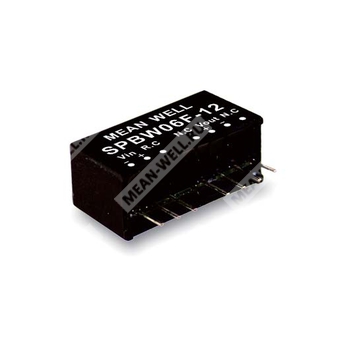

SPBW06G-12 - изолированный стабилизированный преобразователь постоянного тока 6 Вт для широкого входного диапазона.
SPBW06G-12 — модульный преобразователь DC-DC в корпусе SIP8 с гальванической развязкой, рассчитанный на вход 18–75 В постоянного тока и выход 12 В постоянного тока. Изделие предназначено для применения в промышленной электронике, телекоммуникационном оборудовании, распределённых системах питания, измерительной и контрольной аппаратуре.
Расшифровка партномера
| Сегмент партномера | Значение |
| SPBW06 | Серия изолированных стабилизированных DC-DC преобразователей мощностью 6 Вт в корпусе SIP8 |
| G | Диапазон входного напряжения 18–75 В постоянного тока |
| 12 | Выходное напряжение 12 В постоянного тока |
Назначение и особенности
- Корпус SIP8 с промышленным стандартным расположением выводов.
- Широкий входной диапазон 4:1.
- Диапазон рабочих температур от -40 до +85 °C.
- Не требуется минимальная нагрузка.
- КПД до 89%.
- Защита от короткого замыкания с непрерывным режимом работы и автоматическим восстановлением.
- Защита от перегрузки с автоматическим восстановлением после устранения аварии.
- Гальваническая развязка вход–выход 1,5 кВ DC.
- Удалённое включение/выключение.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18–75 В постоянного тока |
| Номинальный класс входа | 48 В |
| Пиковое входное перенапряжение, 100 мс максимум | 100 В DC |
| Входной ток без нагрузки | 3 мА |
| Входной ток при полной нагрузке | 145 мА |
| Входной фильтр | Внутренний конденсатор |
| Рекомендуемый предохранитель | 630 мА быстродействующий тип |
| Напряжение изоляции вход–выход | 1,5 кВ DC |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В постоянного тока |
| Номинальная выходная мощность | 6 Вт |
| Выходной ток | 0–500 мА |
| Точность выходного напряжения | ±1,5% |
| Пульсации и шум | 100 мВ п-п |
| Регулирование по линии | ±0,2% |
| Регулирование по нагрузке | ±0,5% |
| Рабочая частота преобразования | 580 кГц |
| Потребляемая мощность внутренних потерь | 500 мВт |
Защита
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | Восстановление после устранения аварийного режима |
Функции
| Параметр | Значение |
| Удалённое управление | Включение: вход R.C. разомкнут относительно -Vin с высоким сопротивлением; выключение: подача 2–4 мА на вывод R.C. |
| Полярность удалённого управления | Активный высокий уровень |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Температура корпуса | До +100 °C |
| Влажность при работе | 20%…90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения | -55…+125 °C |
| Влажность хранения | 10%…95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0…65 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса в течение 1–3 с, максимум 260 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | 1,5 кВ DC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная ёмкость | 50 пФ |
ЭМС и безопасность
| Параметр | Значение |
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32) |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32) |
| Иммунитет к электростатическому разряду | Уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Иммунитет к излучаемому RF-полю | Уровень 2, 3 В/м |
| Иммунитет к EFT/пакетам импульсов | Уровень 1, 0,5 кВ |
| Иммунитет к броскам напряжения | Уровень 1, 0,5 кВ линия-линия |
| Иммунитет к кондуктивным помехам | Уровень 2, 3 В (э.д.с.) |
| Иммунитет к магнитному полю | Уровень 2, 3 А/м |
| Стандарты безопасности | EAC TP TC 020/2011; для исполнения 48Vin также EAC TP TC 004 |
Надёжность и конструктив
| Параметр | Значение |
| MTBF | 1850 тыс. часов по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
| Масса | 4,5 г |
Размеры
| Параметр | Значение |
| Габариты | 21,8 × 9,2 × 11,1 мм |
| Габариты в дюймах | 0,86 × 0,36 × 0,44 |
Выводы
| Номер вывода | Назначение для SPBW06G-12 |
| 1 | -Vin |
| 2 | +Vin |
| 3 | R.C. |
| 5 | N.C. |
| 6 | +Vout |
| 7 | -Vout |
| 8 | N.C. |
Рекомендуемая ёмкостная нагрузка
| Параметр | Значение |
| Максимальная ёмкость нагрузки | 1100 мкФ |
Примечания
- Все параметры указаны при нормальном входном напряжении 48 В DC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
- Регулирование по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- Для конечного оборудования требуется повторная проверка соответствия требованиям ЭМС.
