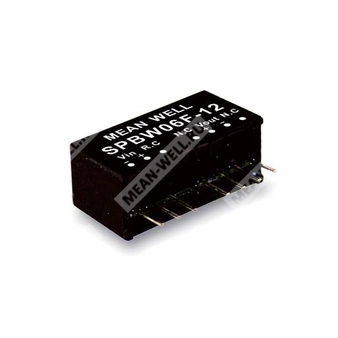

SPBW06G-15 - изолированный стабилизированный DC-DC преобразователь 6 Вт в корпусе SIP8 для промышленной электроники и связи.
Расшифровка партномера
| Позиция в обозначении | Значение |
| SPBW06 | Серия изолированных стабилизированных модулей DC-DC мощностью 6 Вт в корпусе SIP8 |
| G | Входной диапазон 18–75 В постоянного тока |
| 15 | Выходное напряжение 15 В постоянного тока |
Назначение
Модуль SPBW06G-15 представляет собой изолированный стабилизированный преобразователь постоянного тока в постоянный ток мощностью 6 Вт с широким диапазоном входного напряжения, предназначенный для питания узлов промышленной автоматики, телекоммуникационного оборудования, измерительных и распределённых систем питания.
Краткие особенности
- Корпус SIP8 с промышленным стандартом расположения выводов.
- Широкий входной диапазон 18–75 В постоянного тока.
- Выход 15 В постоянного тока.
- Изоляция вход/выход 1,5 кВ постоянного тока.
- КПД до 87% для данного исполнения.
- Не требует минимальной нагрузки.
- Защита от короткого замыкания с непрерывным режимом восстановления.
- Защита от перегрузки с автоматическим восстановлением после устранения аварии.
- Удалённое включение/выключение.
Области применения
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные объекты управления.
- Измерительные приборы.
- Анализаторы.
- Детекторы.
- Коммутационные узлы данных.
Описание
SPBW06G-15 относится к серии SPBW06 и DPBW06 — это модули DC-DC преобразования с изоляцией и стабилизацией выходного напряжения в исполнении SIP8. Серия использует международный стандарт выводов, рассчитана на работу в широком диапазоне температур и предназначена для применения в системах, где требуется компактный гальванически развязанный источник питания.
Для исполнения с индексом G применяется входной диапазон 18–75 В постоянного тока. Для модели SPBW06G-15 установлен номинальный выход 15 В постоянного тока, при этом модуль рассчитан на ток нагрузки до 400 мА и обеспечивает типовой КПД 87%.
Параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18–75 В постоянного тока |
| Номинальное входное напряжение для нормирования параметров | 48 В постоянного тока |
| Пусковой/допустимый импульс входного напряжения, 100 мс максимум | 100 В постоянного тока |
| Входной ток при холостом ходе | 5 мА |
| Входной ток при полной нагрузке | 145 мА |
| Входной фильтр | Внутренний конденсатор |
| Рекомендуемая защита по входу | Предохранитель; для 48 В входа — 630 мА быстродействующий тип |
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В постоянного тока |
| Выходной ток | 0–400 мА |
| Номинальная выходная мощность | 6 Вт |
| Точность выходного напряжения | ±1,5% |
| Пульсации и шум | 100 мВ п-п |
| Стабилизация по линии | ±0,2% |
| Стабилизация по нагрузке | ±0,5% для однотактных моделей; ±1% для двухвыходных моделей |
| Частота переключения | 580 кГц |
| Тип защиты от перегрузки | Автоматическое восстановление после устранения аварии |
| Тип защиты от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Выходная ёмкостная нагрузка, максимальная | 470 мкФ |
Изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1,5 кВ постоянного тока |
| Сопротивление изоляции вход/выход | 100 МОм / 500 В постоянного тока / 25℃ / 70% RH |
| Ёмкость изоляции, тип. | 50 пФ |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85℃ |
| Температура корпуса | +100℃ максимум |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Охлаждение | Свободная конвекция воздуха |
| Температура хранения и влажность | -55…+125℃, 10%…95% RH, без конденсации |
| Температурный коэффициент | 0,03%/℃ в диапазоне 0…65℃ |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, максимум 260℃ |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 020/2011; для исполнений с входом 48 В также EAC TP TC 004 |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) |
| Проводимые помехи | BS EN/EN55032 (CISPR32) |
| Устойчивость к электростатическому разряду | Уровень 2, ±8 кВ по воздуху, ±4 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 2, 3 В/м |
| Устойчивость к быстротным переходным процессам | Уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям | Уровень 1, 0,5 кВ линия-линия |
| Устойчивость к наведённым помехам | Уровень 2, 3 В (э.м.с.) |
| Устойчивость к магнитному полю | Уровень 2, 3 А/м |
| Класс ЭМС-излучения | Класс A/B с внешними компонентами |
Функции
| Параметр | Значение |
| Удалённое включение/выключение | Стандартная функция |
| Состояние включения | R.C. относительно -Vin — высокое сопротивление, разомкнутая цепь |
| Состояние выключения | Подача 2–4 мА на вывод R.C. |
Надёжность, габариты и прочее
| Параметр | Значение |
| MTBF | 1850 тыс. часов по MIL-HDBK-217F при 25℃ |
| Габариты | 21,8 × 9,2 × 11,1 мм |
| Масса | 4,5 г |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
| Упаковка | 14 шт. в трубке; 2058 шт. в коробке; 147 трубок в коробке |
| Габариты коробки | 390,9 × 284,8 × 175,7 мм |
| Масса коробки | 13,98 кг |
Назначение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 3 | R.C. |
| 5 | N.C. |
| 6 | +Vout |
| 7 | -Vout |
| 8 | N.C. |
Примечания
1. Все параметры указаны при номинальном входном напряжении 48 В постоянного тока, номинальной нагрузке, температуре окружающей среды 25℃ и влажности 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
3. Стабилизация по линии измеряется при переходе от низкого входного напряжения к высокому при номинальной нагрузке.
4. Стабилизация по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
5. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. Для методики испытаний следует использовать рекомендации по испытаниям ЭМС компонентов источников питания.
