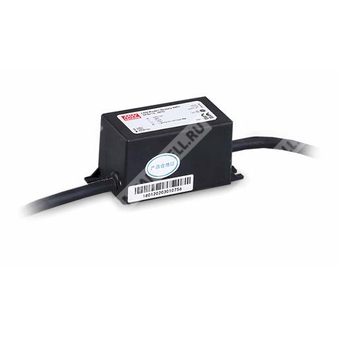

SPD-10-320S - устройство защиты от импульсных перенапряжений для светодиодных драйверов и линий питания переменного или постоянного тока.
Назначение
SPD-10-320S — высокоэффективное устройство защиты от импульсных перенапряжений с максимальным током разряда 10 кА, предназначенное для защиты источников питания светодиодных светильников и смежного оборудования. Компонент устанавливается последовательно в линию питания и обеспечивает подавление импульсных перенапряжений между линией и нейтралью, а также между линиями и защитным проводником.
Расшифровка партномера
| Элемент обозначения | Значение |
| SPD | Серия устройств защиты от импульсных перенапряжений |
| 10 | Максимальный ток разряда 10 кА |
| 320S | Исполнение на рабочее напряжение 120…320 В AC, последовательное подключение |
Особенности
- Последовательный способ подключения.
- Защита между линией и землёй, а также между линией и линией.
- Максимальный ток разряда 10 кА по импульсу 8/20 мкс.
- Наличие тепловой защиты.
- Кабель с двойной изоляцией.
- Светодиодная индикация состояния.
- Степень защиты корпуса IP67 для внутренней и наружной установки.
- Пригодность для защиты от перенапряжений светодиодных драйверов с изоляцией класса I.
- Способность защиты от импульсного перенапряжения до 10 кВ.
Области применения
- Наружное и коммерческое светодиодное освещение.
- Дорожное освещение.
- Светофорные системы.
- Цифровые вывески и информационные панели.
- Светильники для мойки стен.
- Освещение парковок, гаражей и прилегающих территорий.
- Прожекторное освещение.
- Тоннельное освещение.
- Уличное освещение.
Описание
SPD-10-320S представляет собой устройство защиты источника питания светодиодных систем, выполненное преимущественно на основе варистора, газоразрядного элемента и корпуса из трудновоспламеняемого материала. Устройство реализует функции защиты от импульсных перенапряжений, перегрузки по перенапряжению, а также тепловой защиты с тепловым отключением. Предназначено для применения в цепях питания светодиодных дорожных и уличных светильников.
Электрические параметры
| Параметр | Значение |
| Модель | SPD-10-320S |
| Рабочее напряжение | 120…320 В AC, 50/60 Гц |
| Максимальное непрерывное рабочее напряжение | 320 В AC |
| Максимальный непрерывный ток | 5 А |
| Номинальный ток разряда | 5 кА, форма импульса 8/20 мкс |
| Максимальный ток разряда | 10 кА, форма импульса 8/20 мкс |
Уровни защиты по напряжению
| Цепь | Уровень защиты |
| Линия — нейтраль | 1200 В |
| Линия — земля/защитный проводник | 1500 В |
| Нейтраль — земля/защитный проводник | 1500 В |
Условия эксплуатации и соответствие стандартам
| Параметр | Значение |
| Диапазон рабочей температуры | от -40 до +70 °C |
| Степень защиты оболочки | IP67 |
| Соответствие стандартам | IEC 61643-11:2011, IEC 61000-4-5:2005 |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 85 × 37 × 40 мм |
| Длина выводов с каждой стороны | 200 ± 10 мм |
| Размер участка зачистки/оконцевания проводов | 7,5 мм |
| Дополнительные размеры по чертежу | 67 мм, 78 мм, 19 мм, 3,2 мм |
| Единицы измерения чертежа | мм |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,16 кг |
| Масса коробки | 10 кг |
| Количество изделий в коробке | 60 шт. |
MTBF
| Параметр | Значение |
| Наработка на отказ | Не указана |
Монтаж и подключение
Устройство подключается последовательно в линию питания. На схеме подключения показано включение между сетью питания и входом AC/DC источника питания. Предусмотрены соединения для линии, нейтрали и защитного проводника. Устройство предназначено для применения в системе TN.
- Зелёный светодиод светится — устройство исправно.
- Зелёный светодиод не светится — устройство подлежит замене.
Параметры установки
| Параметр | Значение |
| Способ включения | Последовательное подключение |
| Тип системы | Система TN |
| Контролируемая индикация | Зелёный светодиод состояния |
| Допустимая среда установки | Внутренние и наружные установки |
Примечания
- Максимальное непрерывное рабочее напряжение — это наибольшее действующее значение напряжения, которое может непрерывно прикладываться к устройству защиты.
- Уровень защиты по напряжению — наибольшее значение остаточного напряжения, измеренное при приложении импульсов тока формы 8/20 мкс при номинальном токе разряда; значение приводится с округлением до максимального результата измерения.
- Номинальный ток разряда является мерой стойкости устройства; испытание проводится 15 импульсами тока формы 8/20 мкс.
- Максимальный ток разряда является мерой предельной способности устройства; испытание проводится одиночным импульсом тока формы 8/20 мкс. Устройство выдерживает максимальный ток разряда с возможным безопасным срабатыванием теплового отключения.
Указания по установке
- Перед монтажом следует руководствоваться схемой подключения.
- Устройство защиты SPD-10-320S устанавливается и подключается последовательно в линии системы TN.
- Перед началом монтажа необходимо проверить напряжение сети переменного или постоянного тока вольтметром и убедиться в правильности выбора модели по напряжению питания.
- Запрещается устанавливать устройство, если измеренное напряжение превышает его допустимые номинальные значения.
- Перед монтажом необходимо отключить питание электрической системы.
- Перед подачей напряжения необходимо убедиться в правильности всех соединений.
- После подачи питания светодиодный индикатор должен загореться. Если индикатор не светится, устройство требует замены.
